奔驰威霆12.3寸导航一体机安装指导

改装讲堂 2021/4/15 10:28:00    hztc    阅读 3639

准备工具:塑胶撬刀、螺丝刀套装、绝缘胶布、大毛巾等。

注意事项:注意保护中控外观,可用大毛巾铺上

关闭钥匙开关,请勿带电安装

显示屏与主机插拔时必须断电情况下操作

插线时请对号入座,不要硬插,插线前看下卡扣是否正确

奔驰16-18款威霆原车中控图

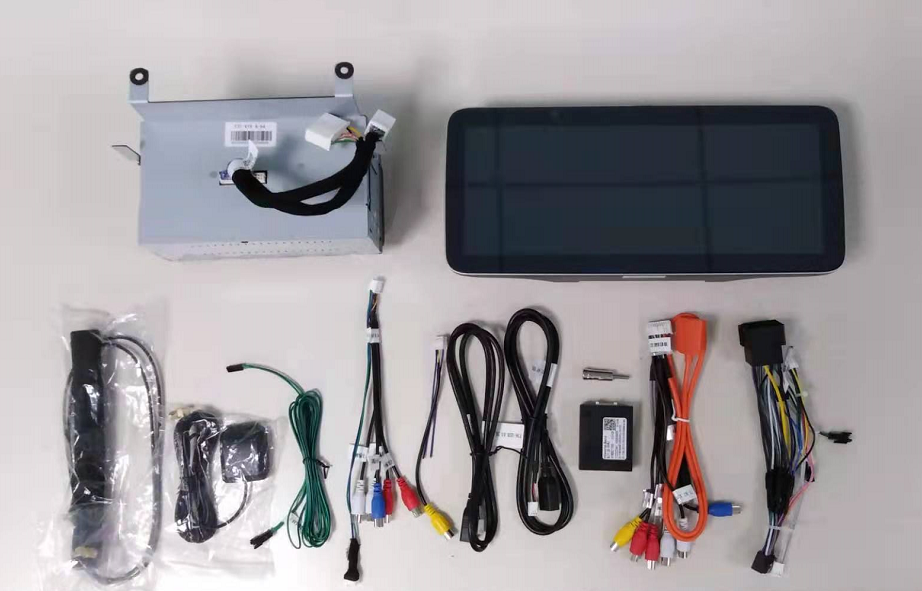

导航主机配件

导航主机安装指导

1、拆下原车中控

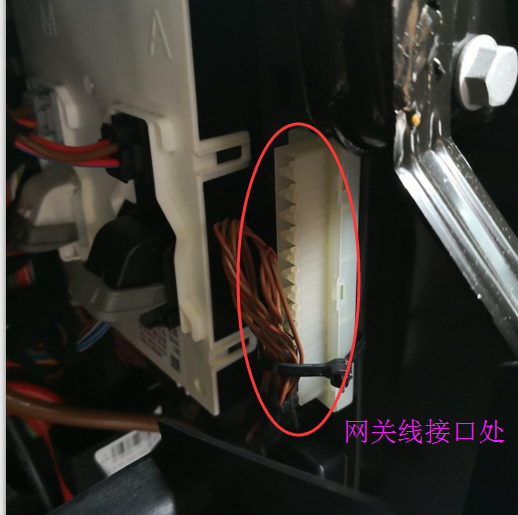

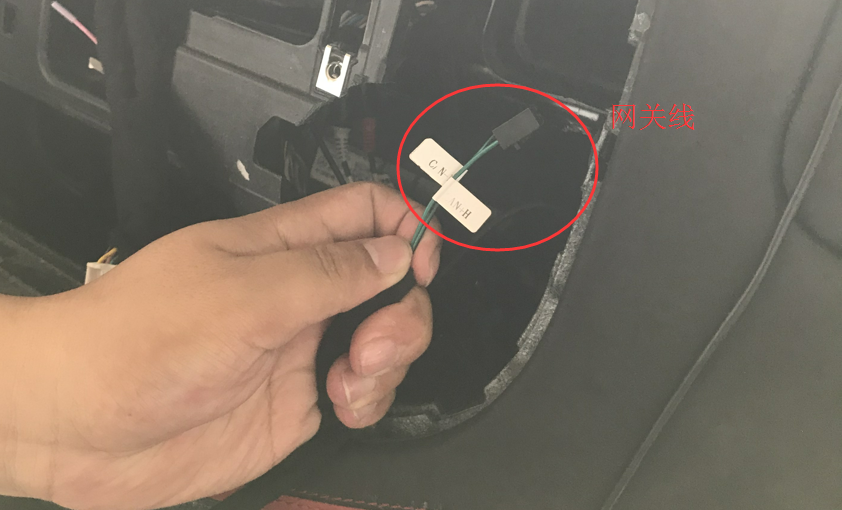

2在仪表台右侧找到CAN网关线接口

3、下面这个是我们配的CAN网关线

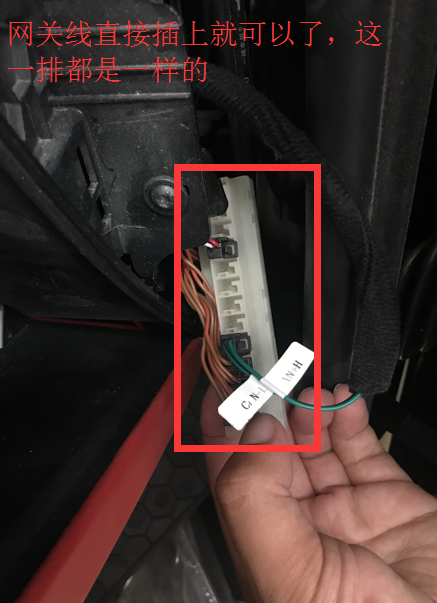

4、把配件里的CAN网关线插上

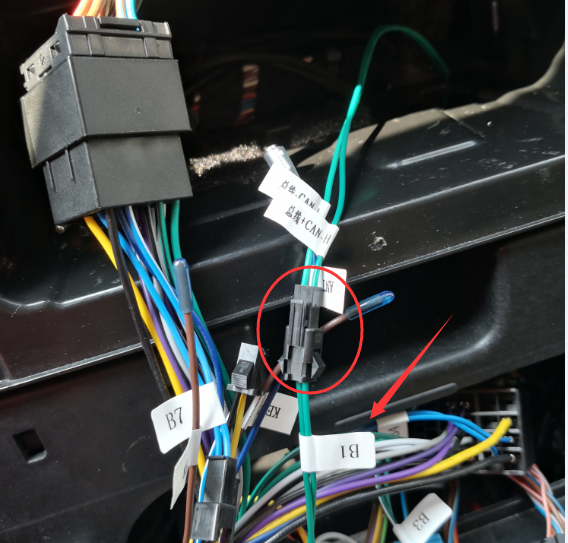

5、插好网关线后跟电源线上的B1接口对插

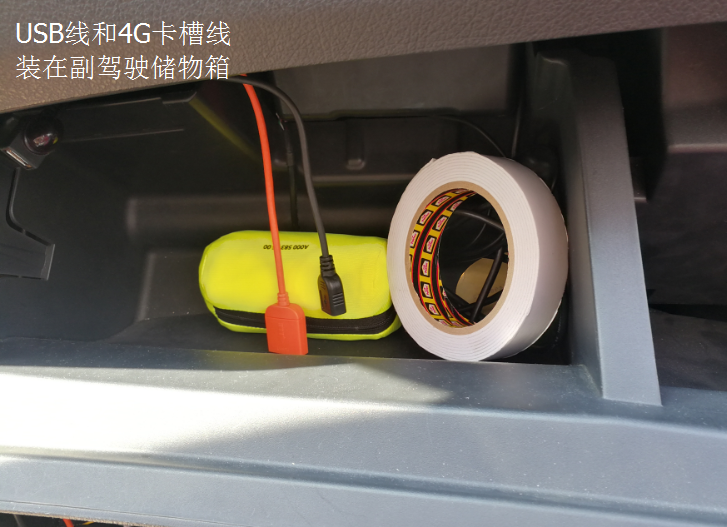

6、4G卡槽线和USB线装在副驾驶的储物箱里面

7、把尾线穿到中控中间

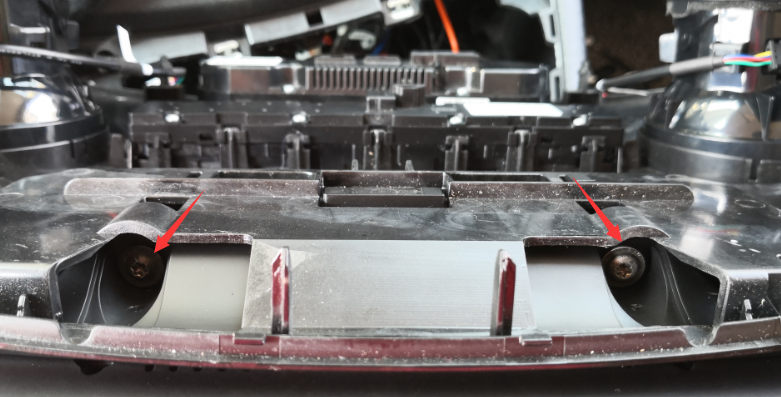

8、尾线插好后通电测试功能是否正常,功能正常后把主机固定到中控上用两颗原车螺丝固定

9、装面板

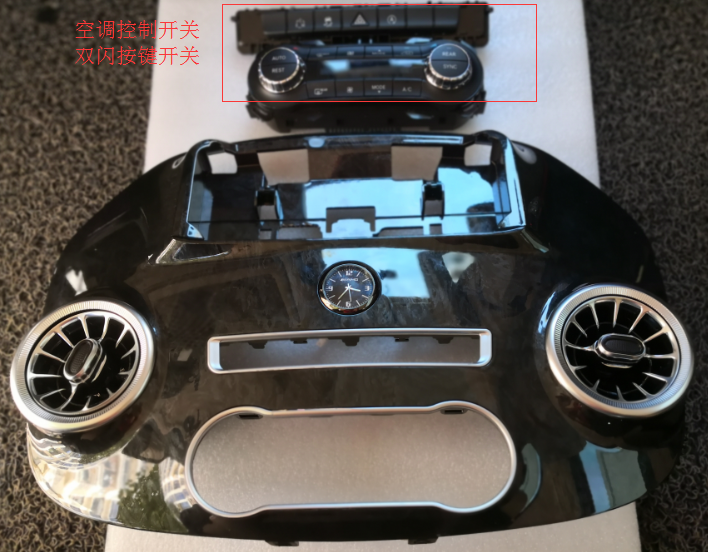

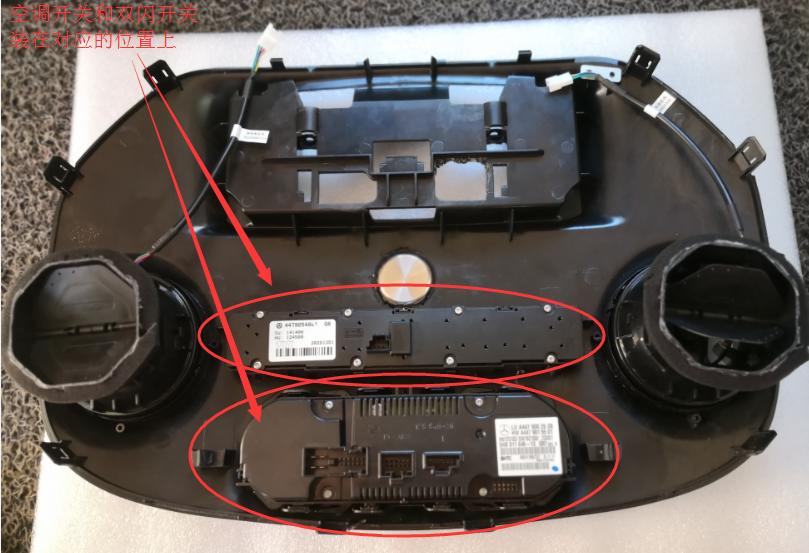

(1)把原车空调控制开关和双闪开关装在对应的位置上

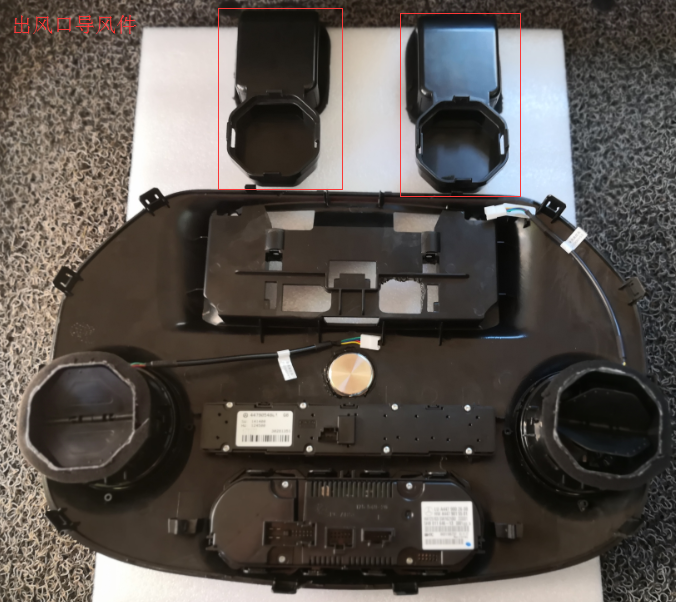

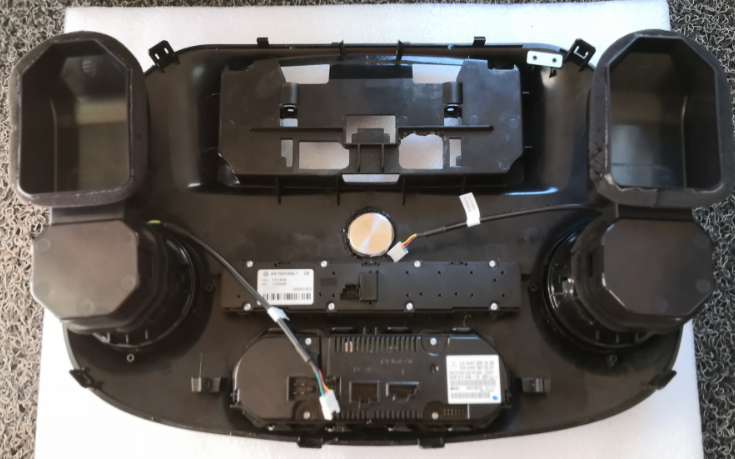

(2)把出风口的导风件装到出风口位置

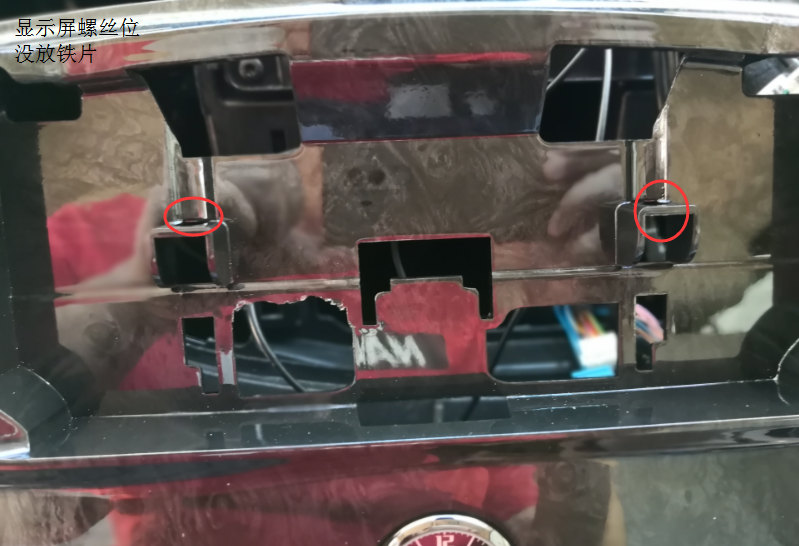

(3)把显示屏固定螺丝的铁片装到面板上

(4)把显示屏装在面板上并用两颗螺丝固定好

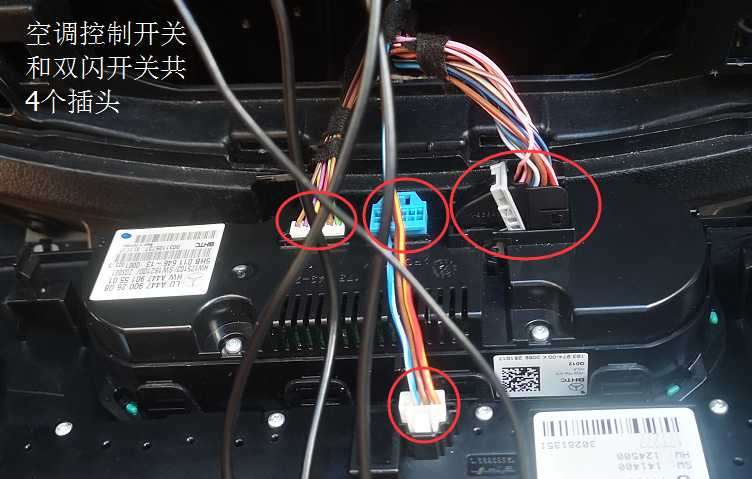

(5)把原车空调控制开关线和双闪开关线插上

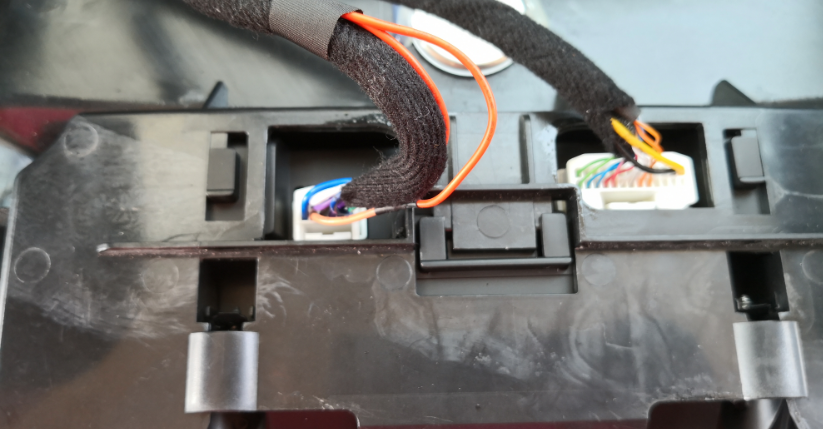

(6)显示屏后面两根线插上

(7)线插好后测试没问题就把整个面板装到中控上

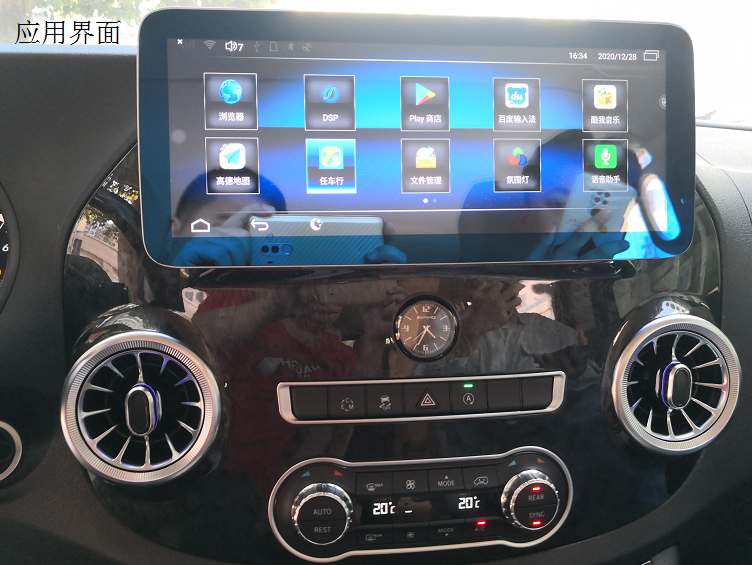

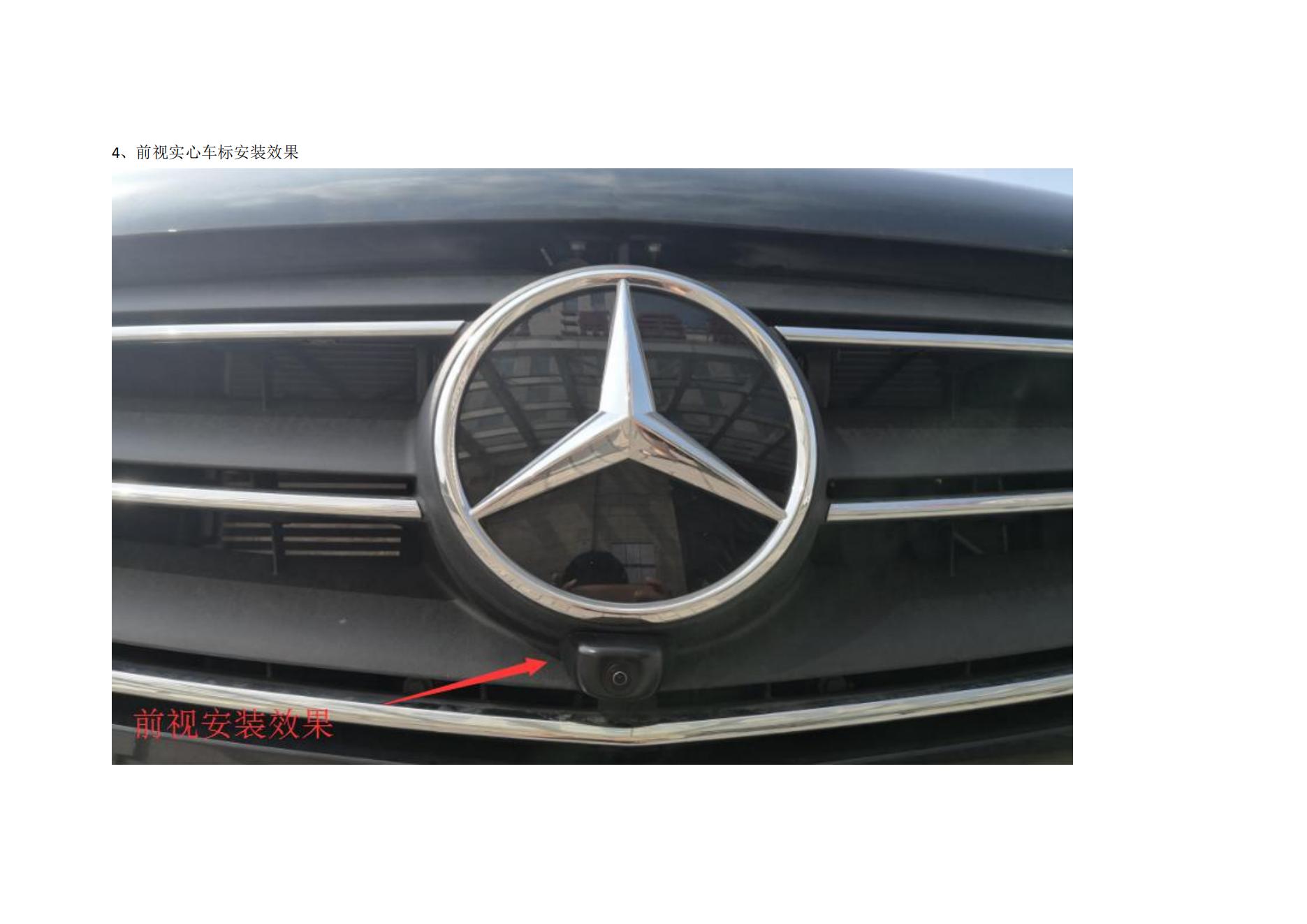

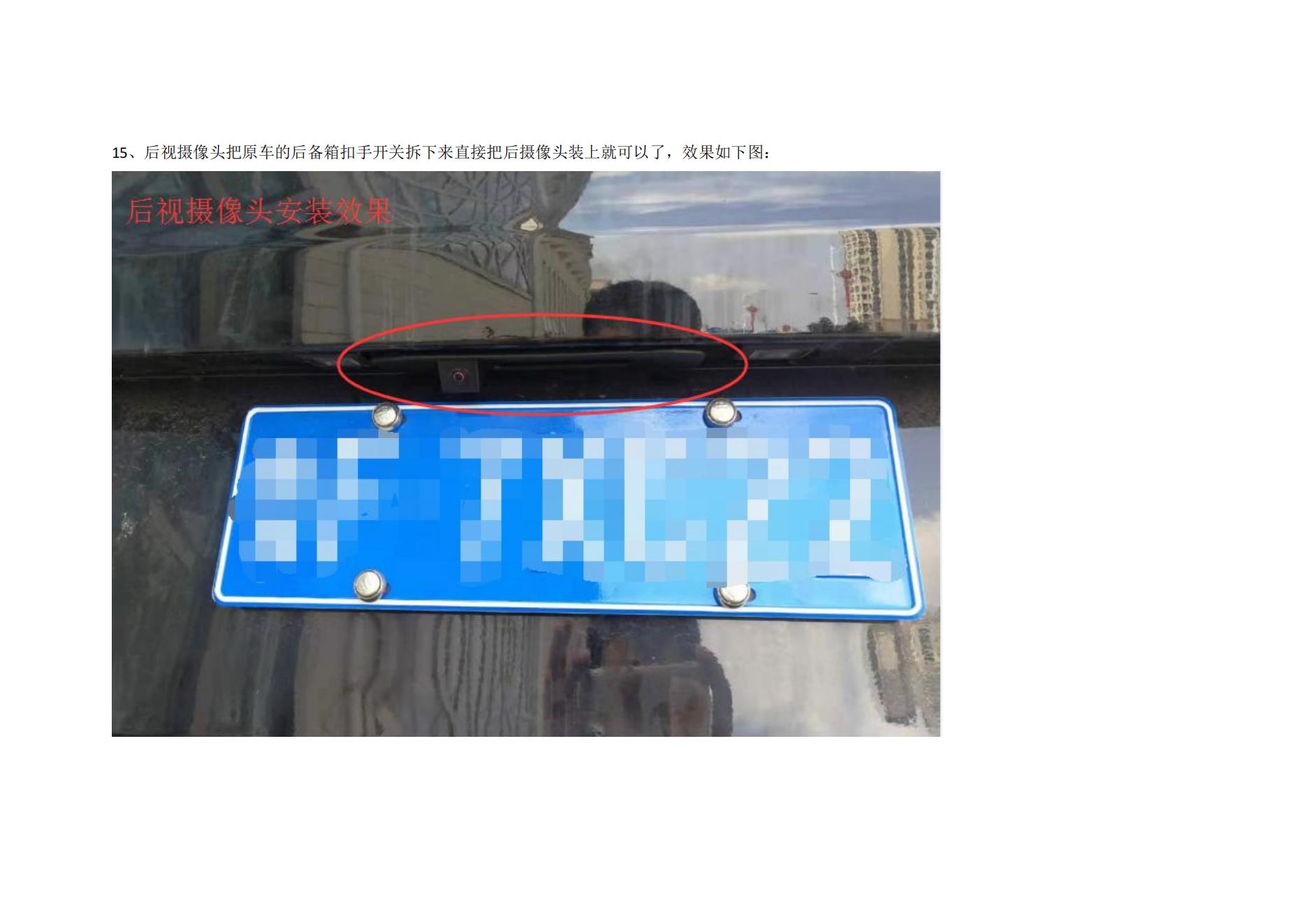

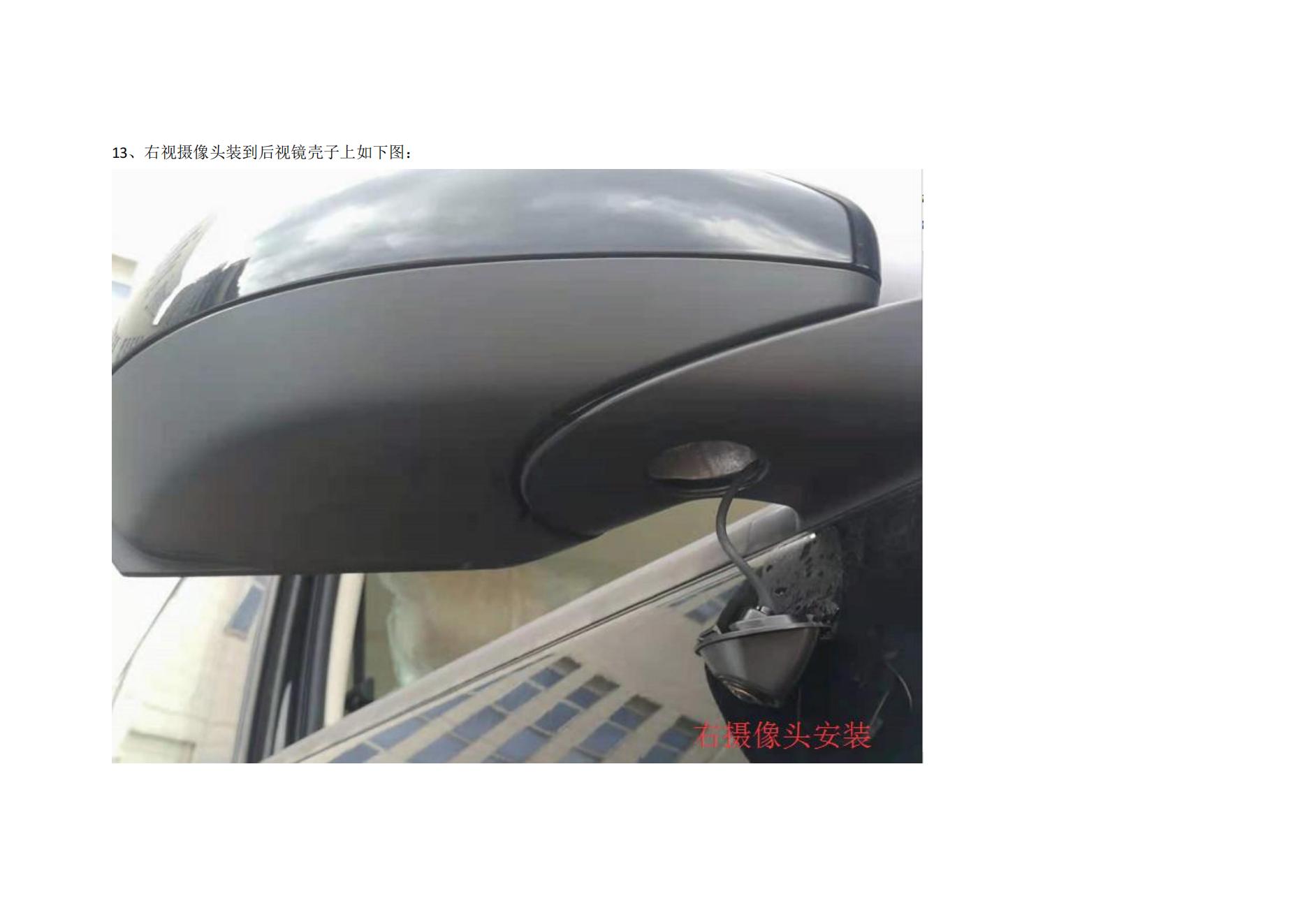

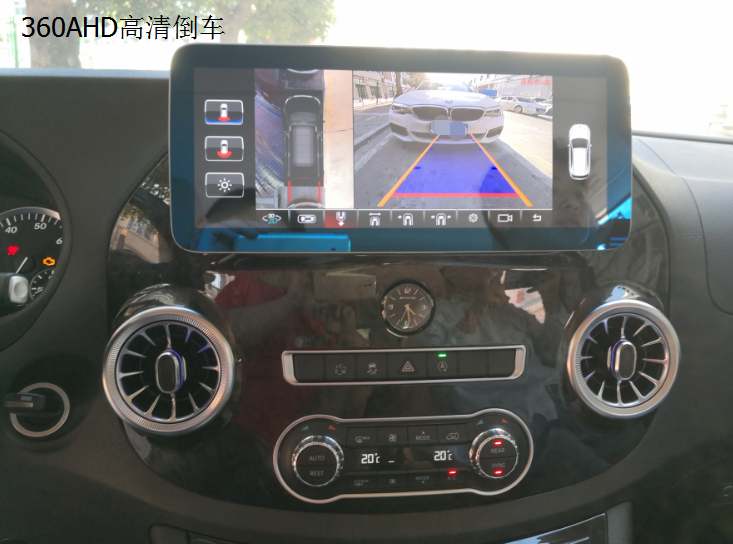

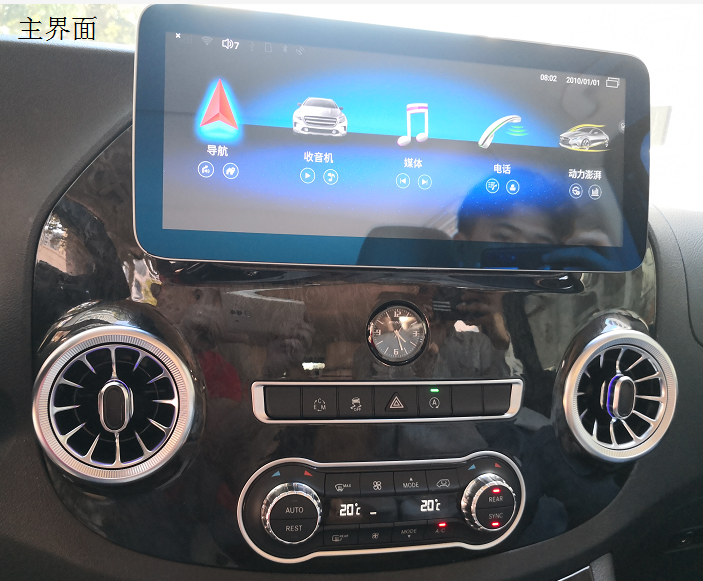

装车效果

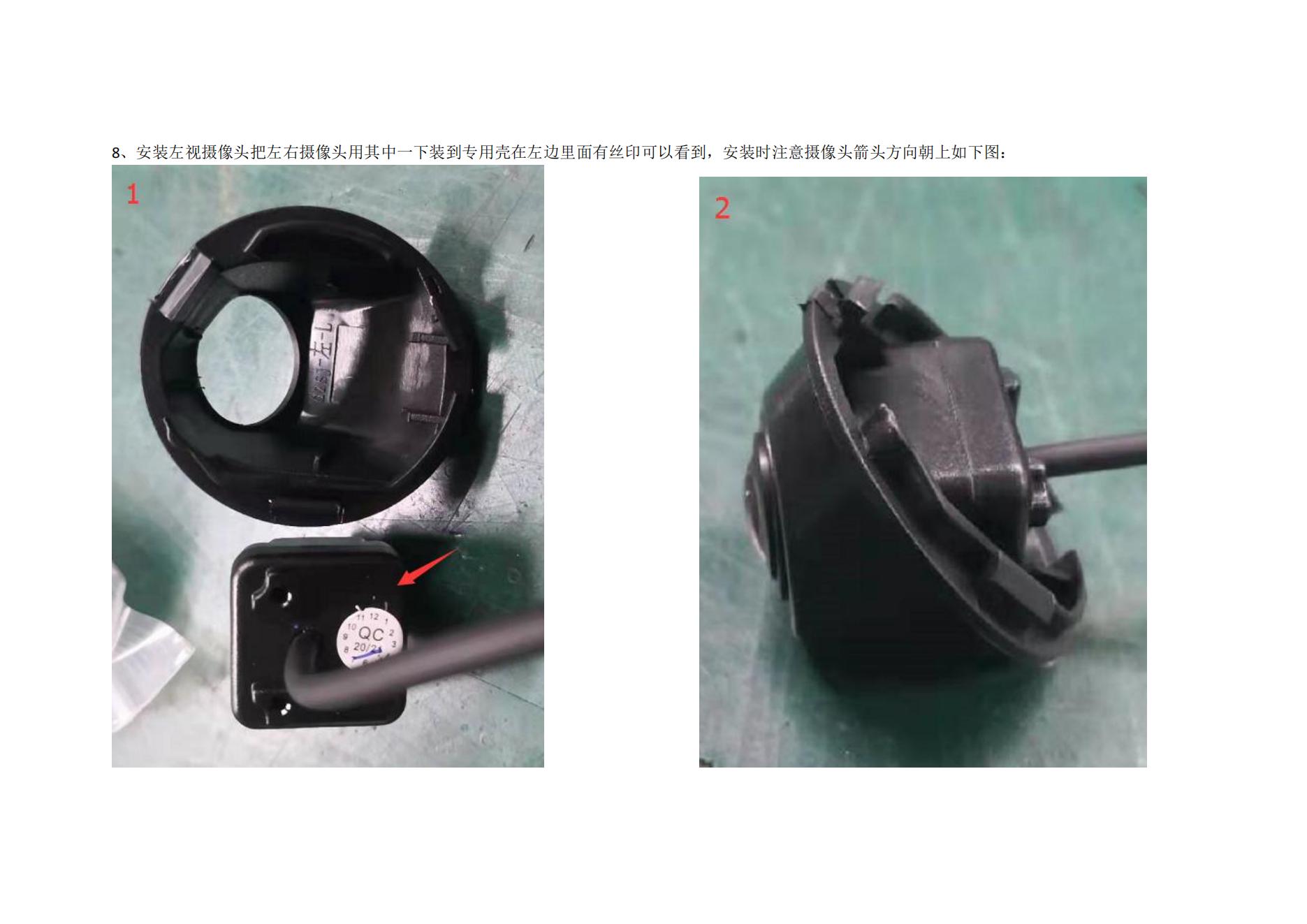

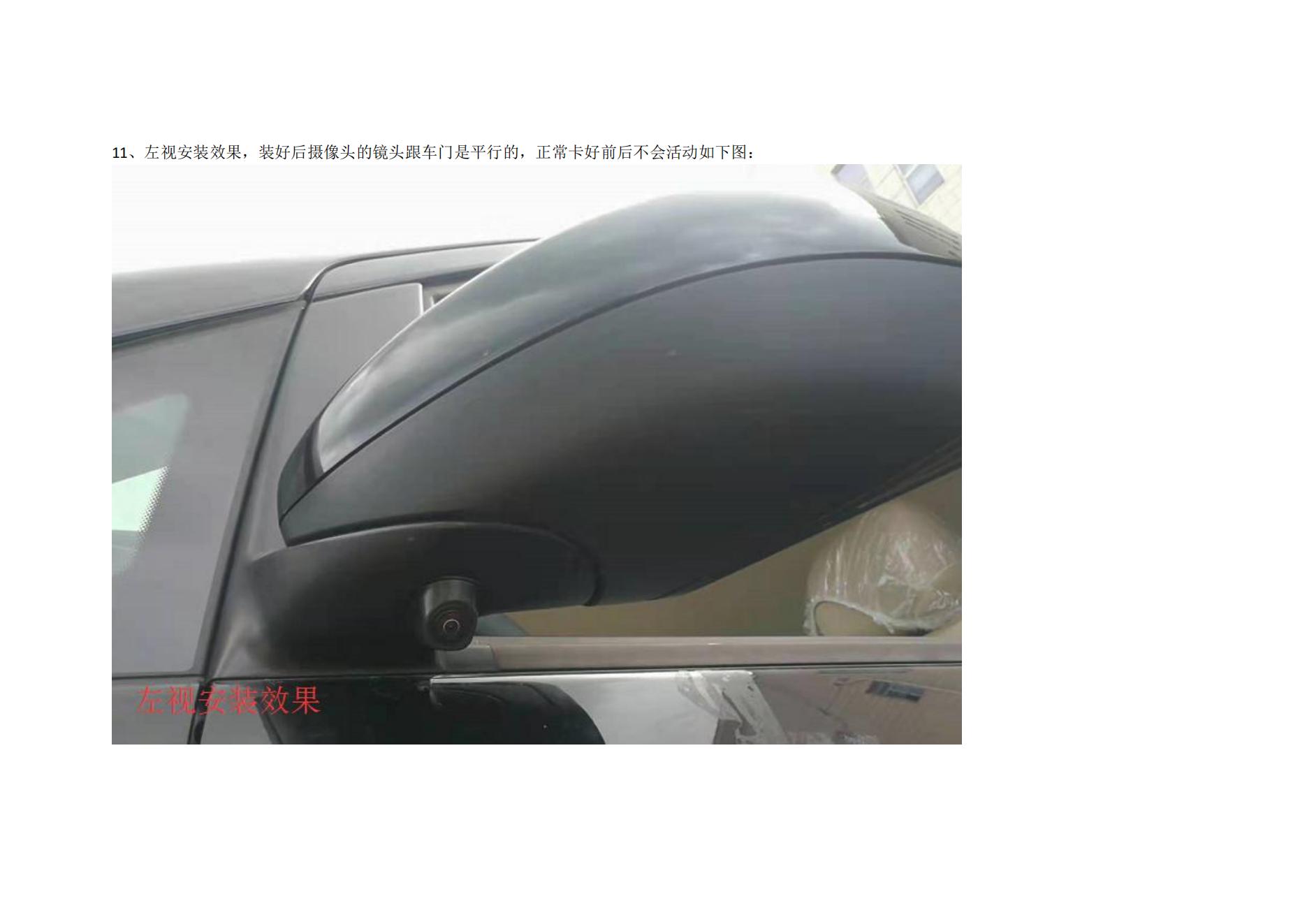

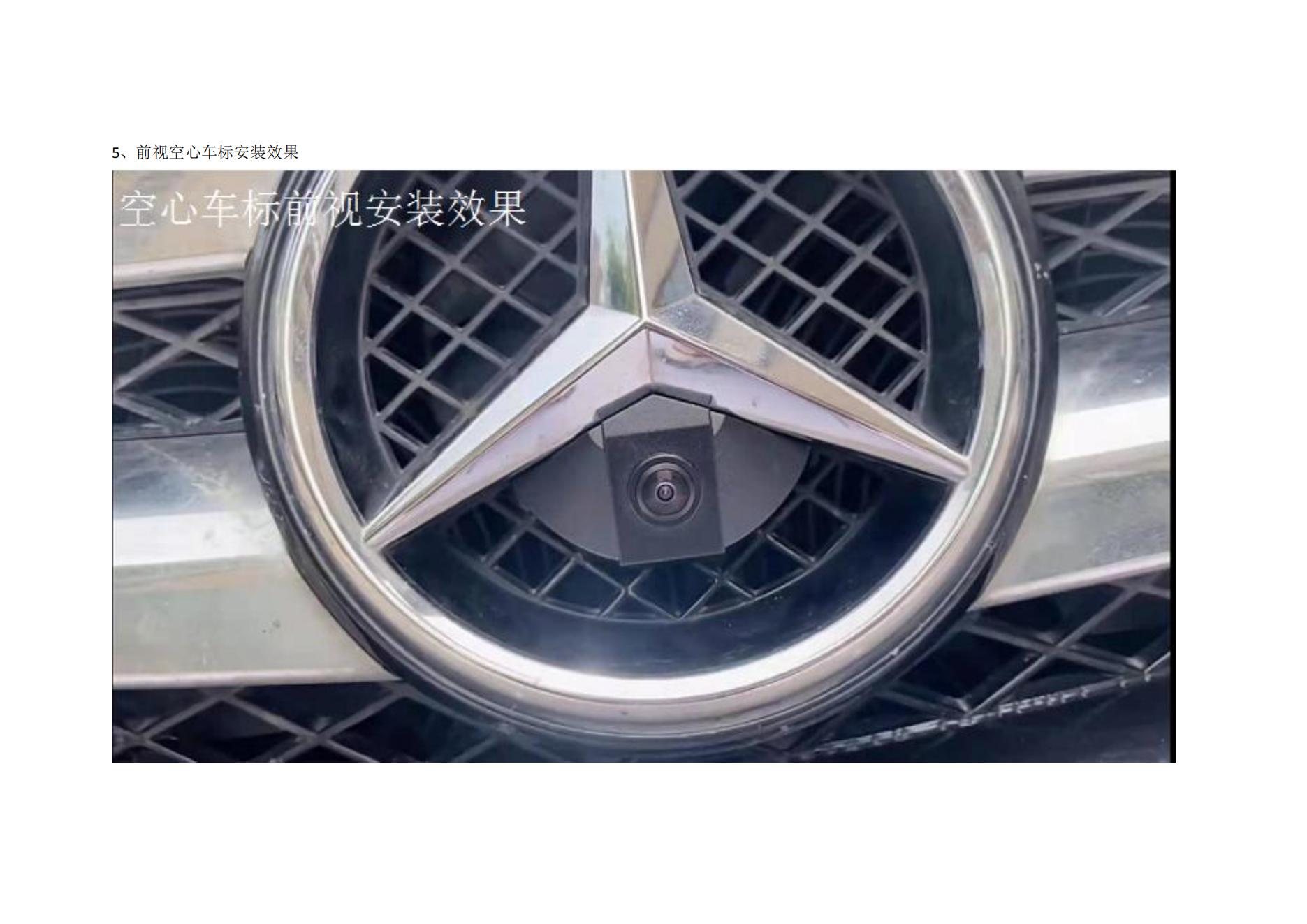

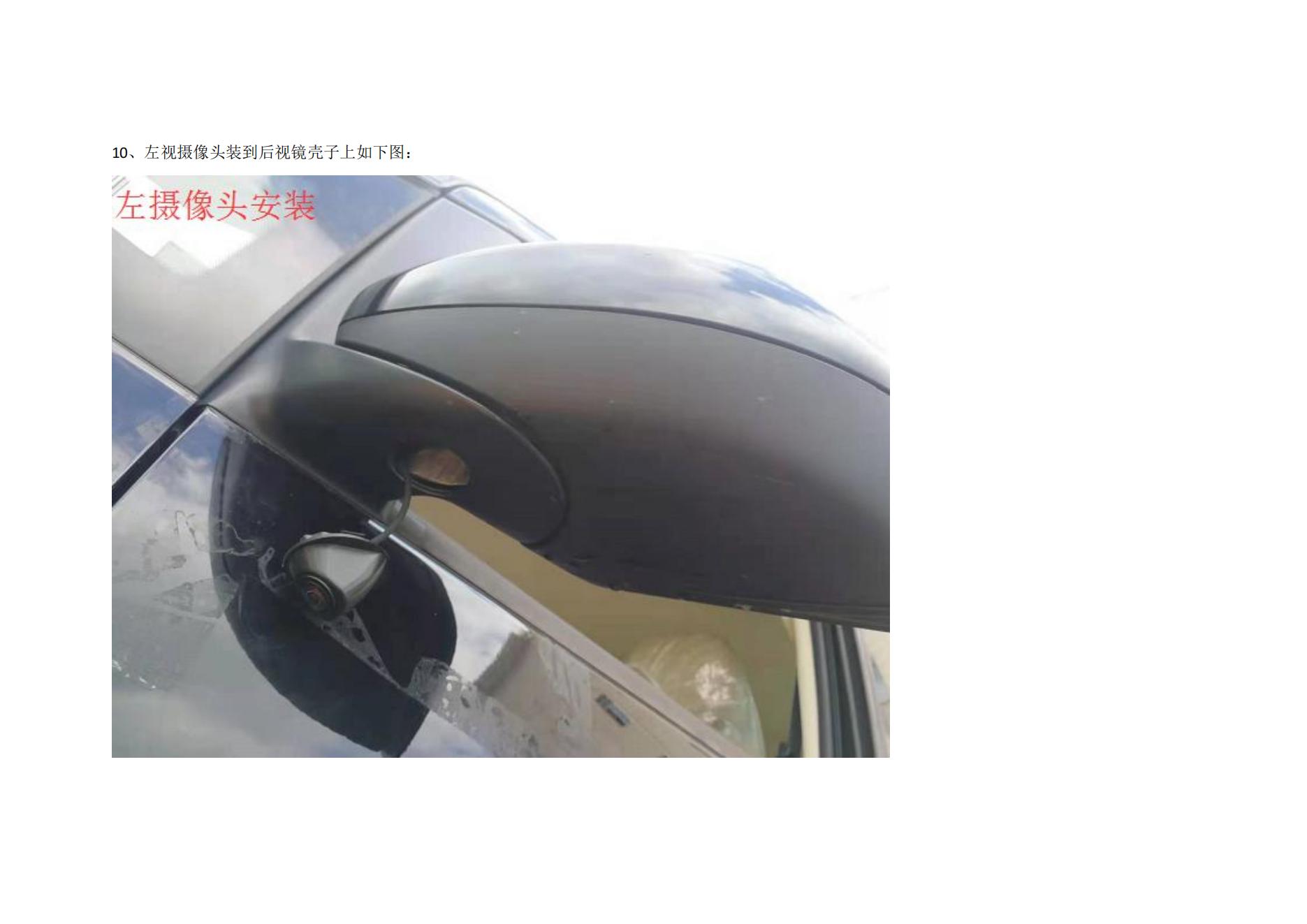

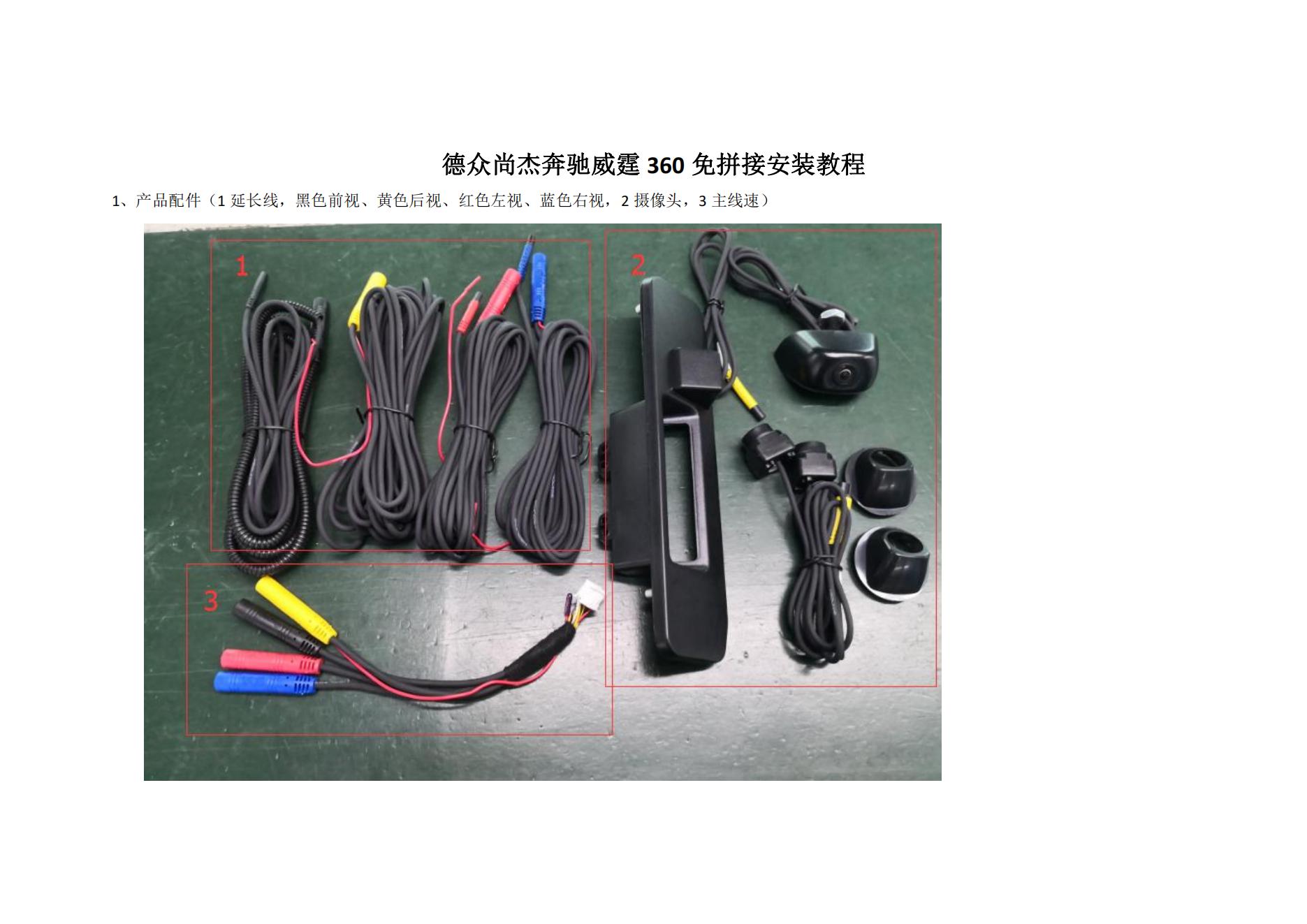

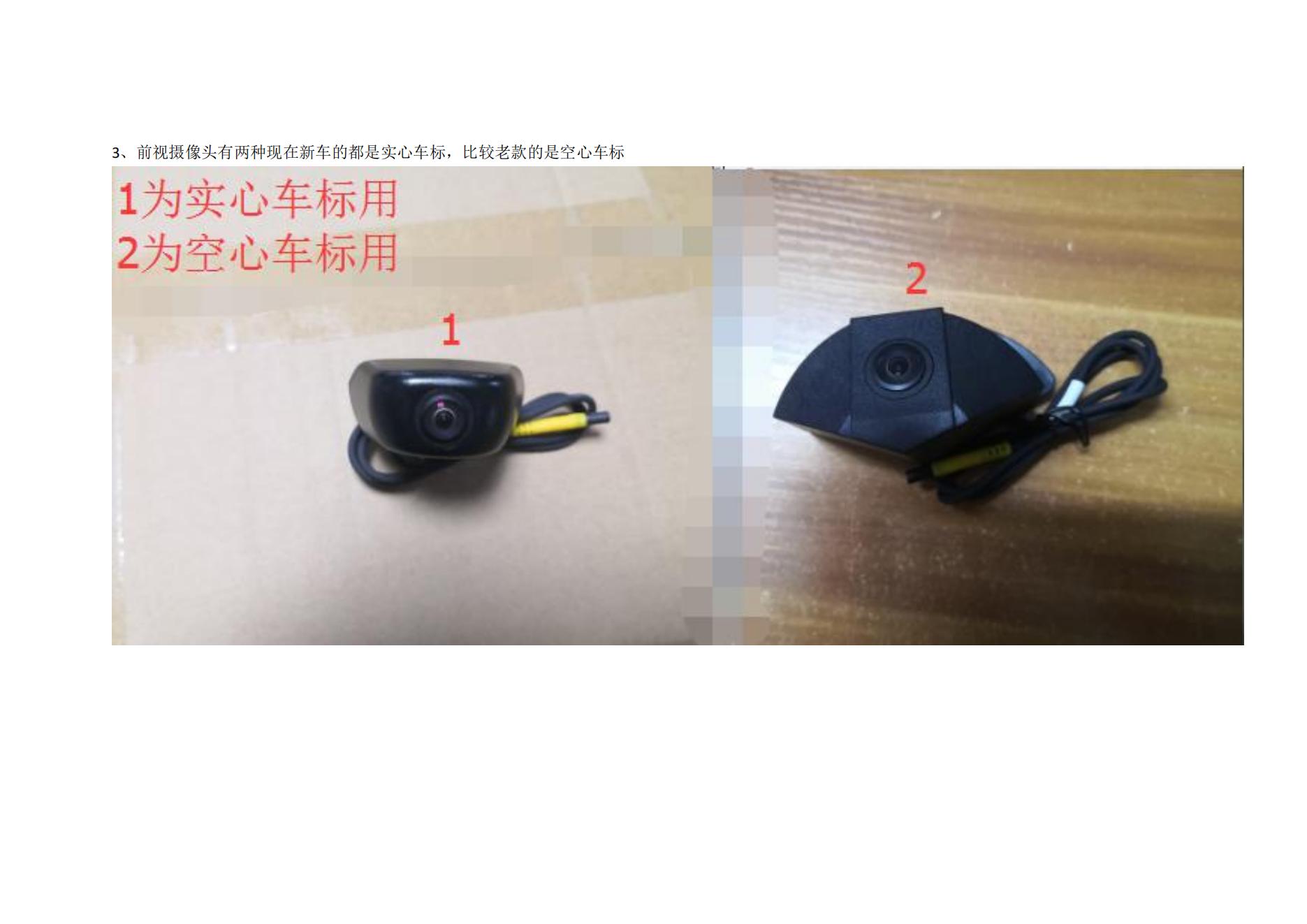

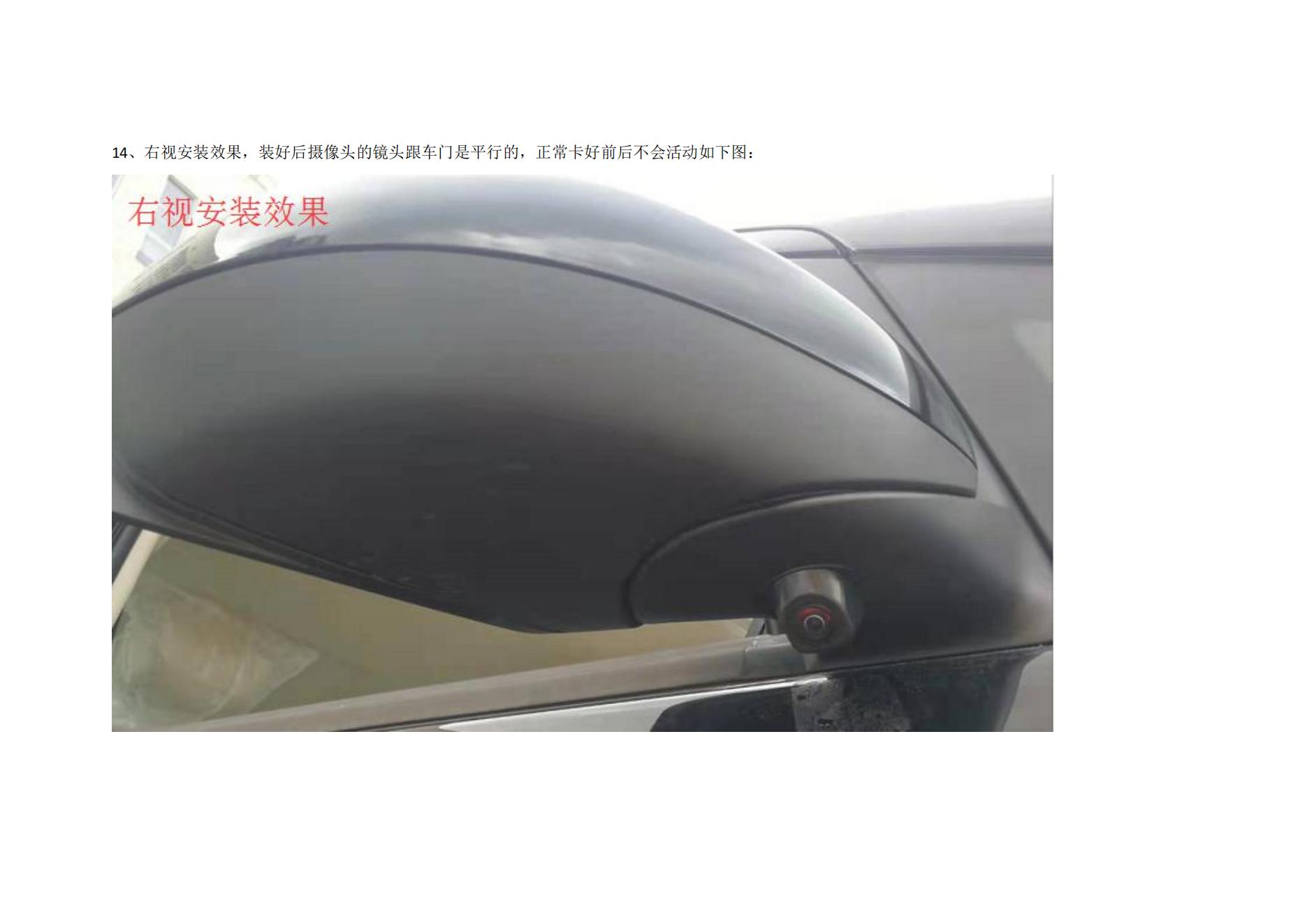

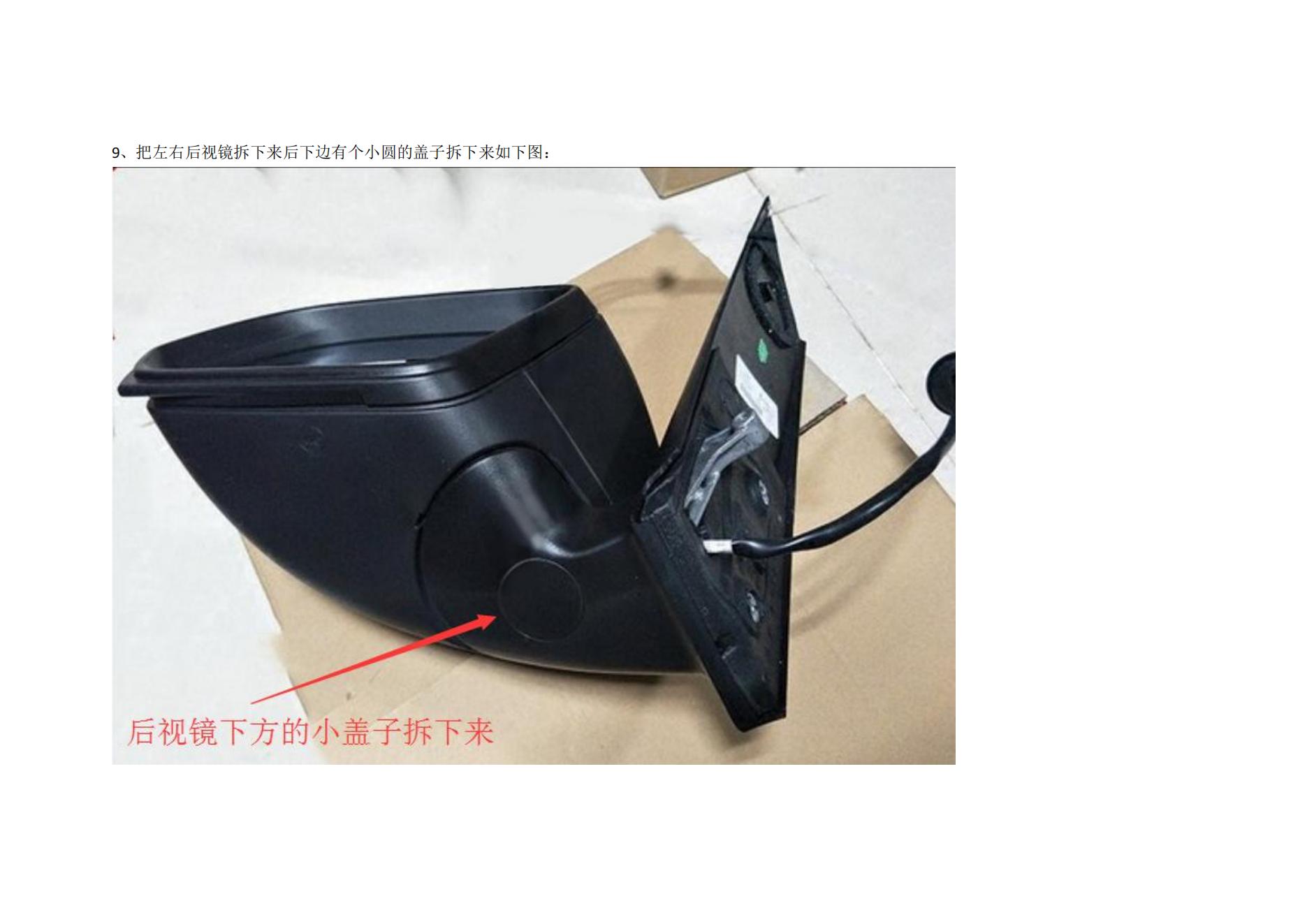

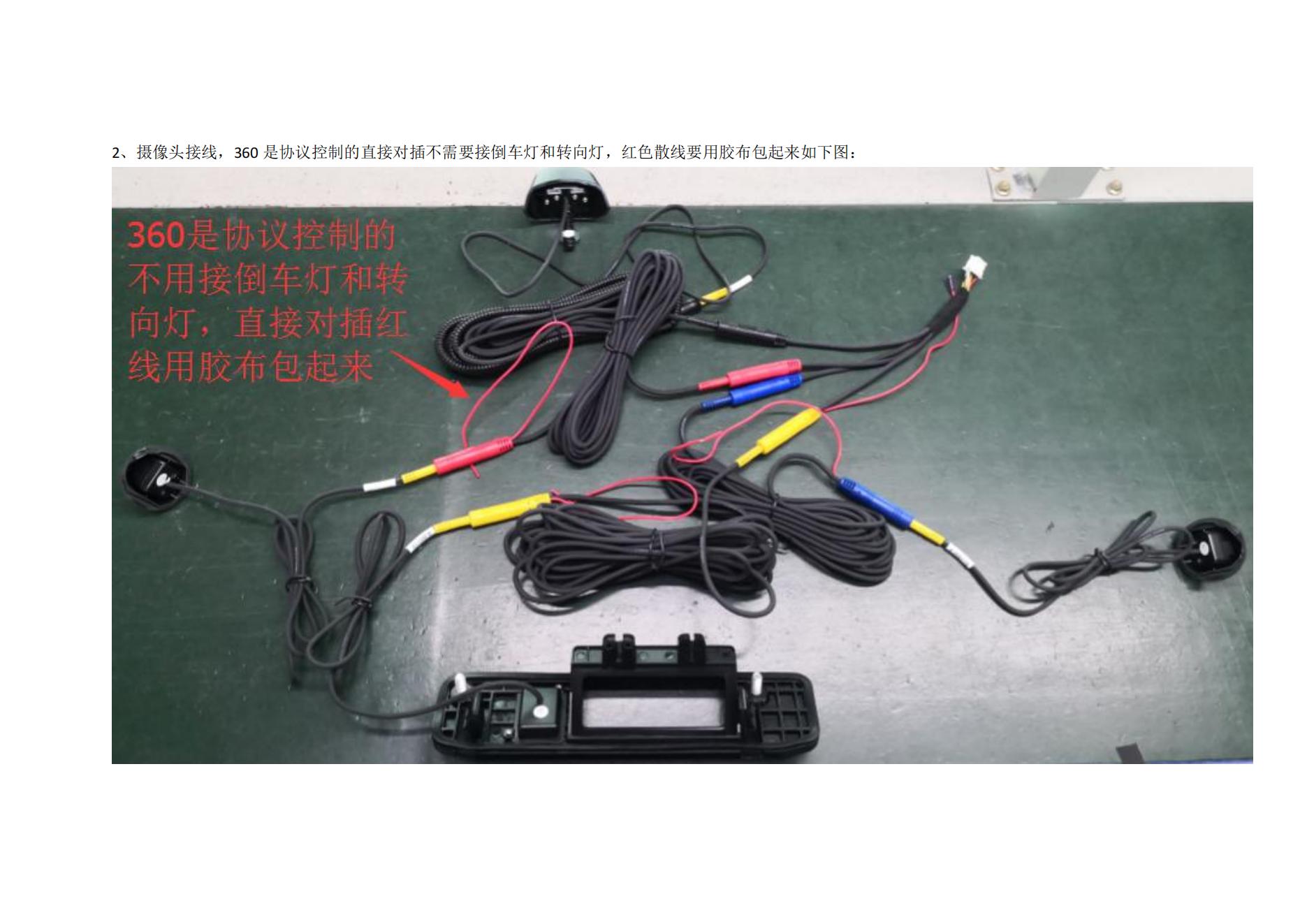

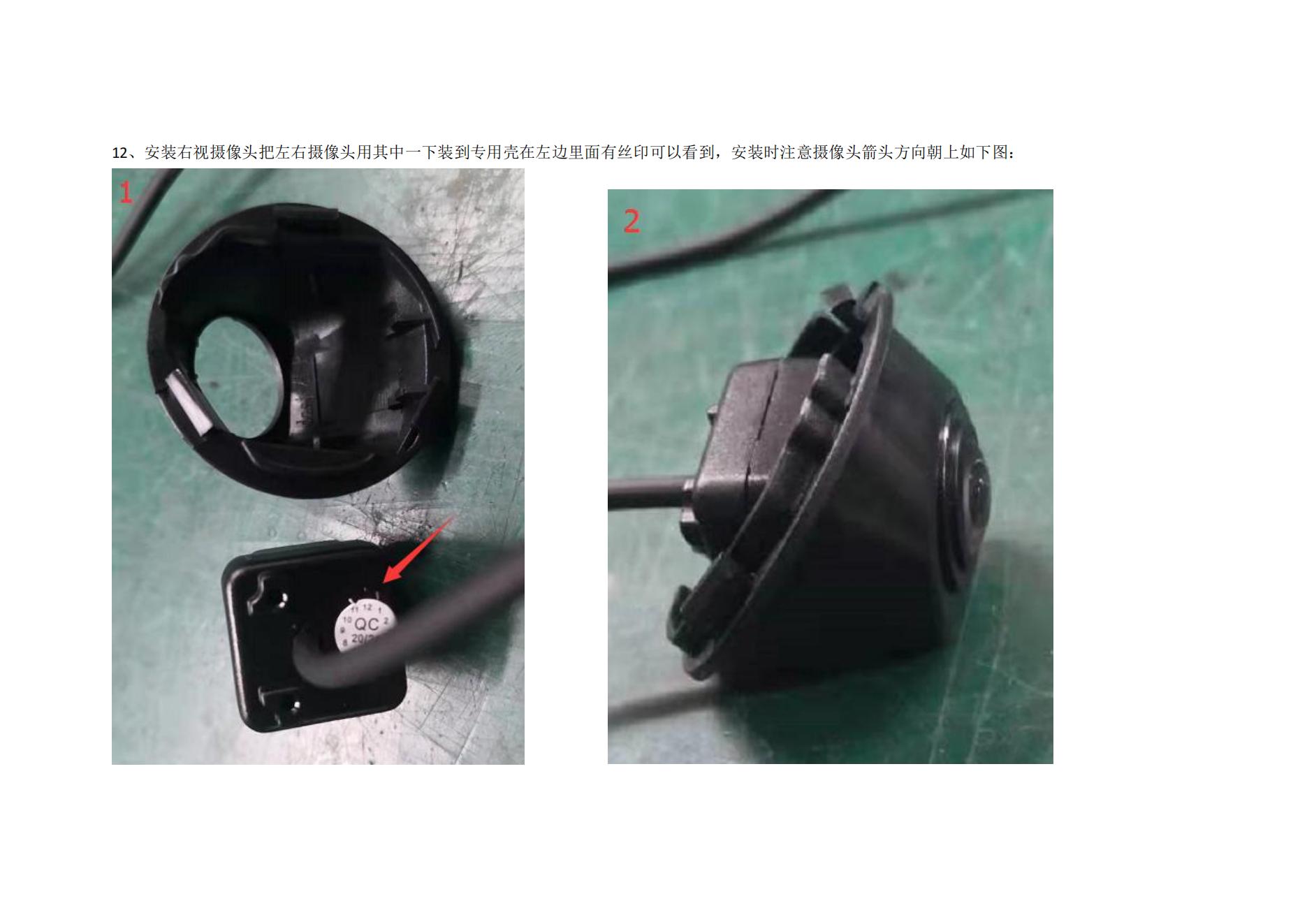

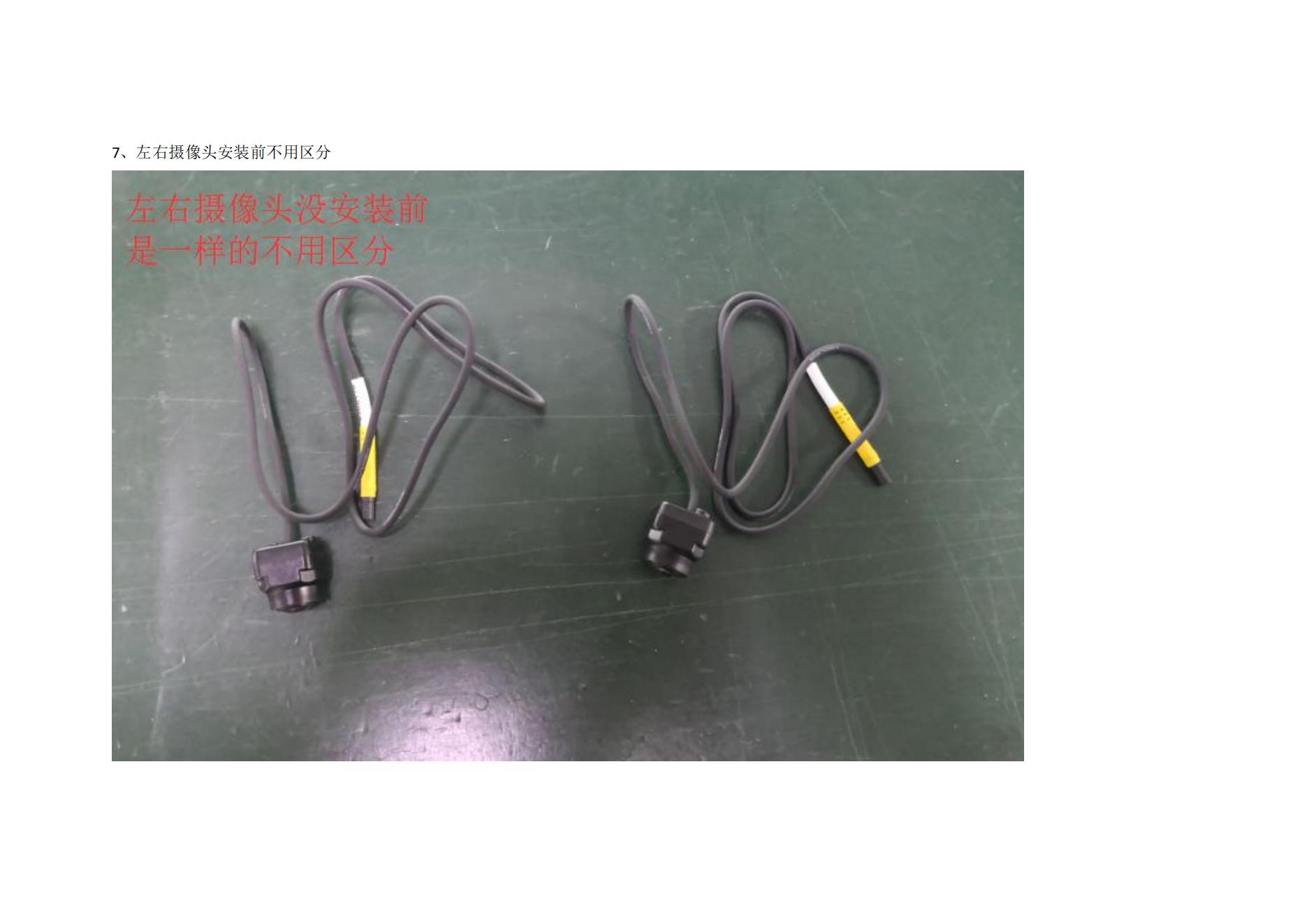

360调试设置

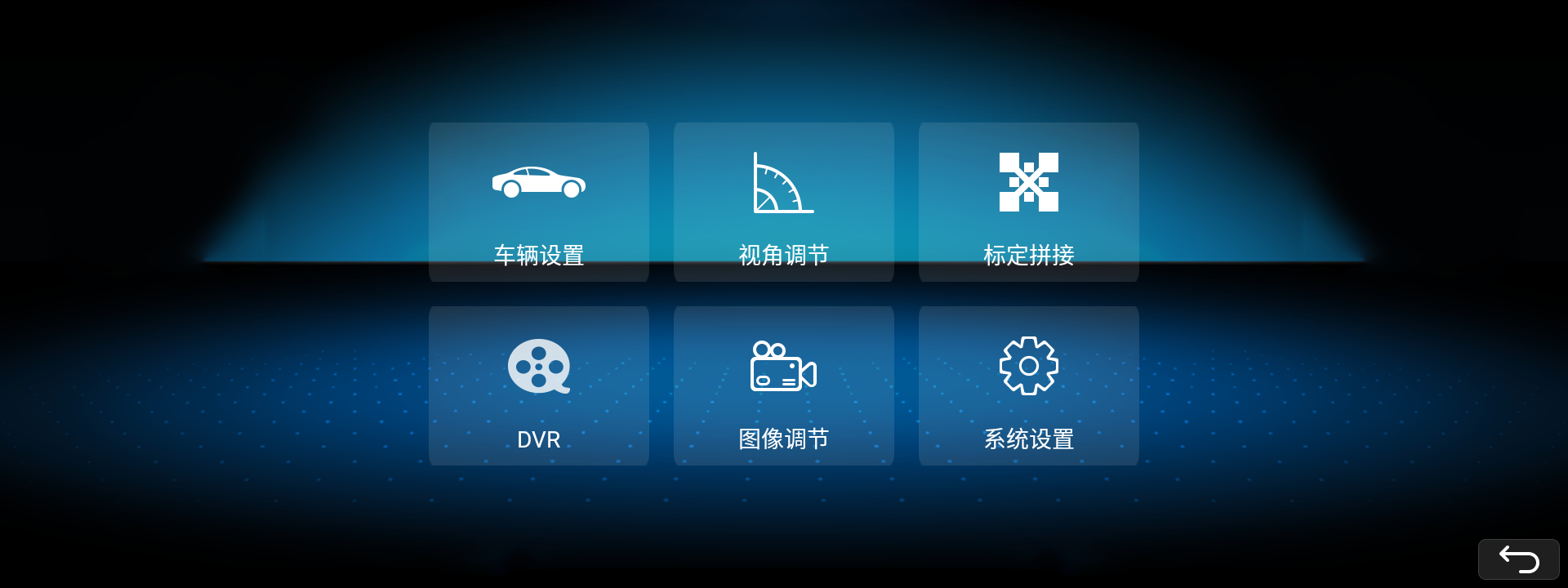

进360界面 左边车模型点击一下 进入360调试界面

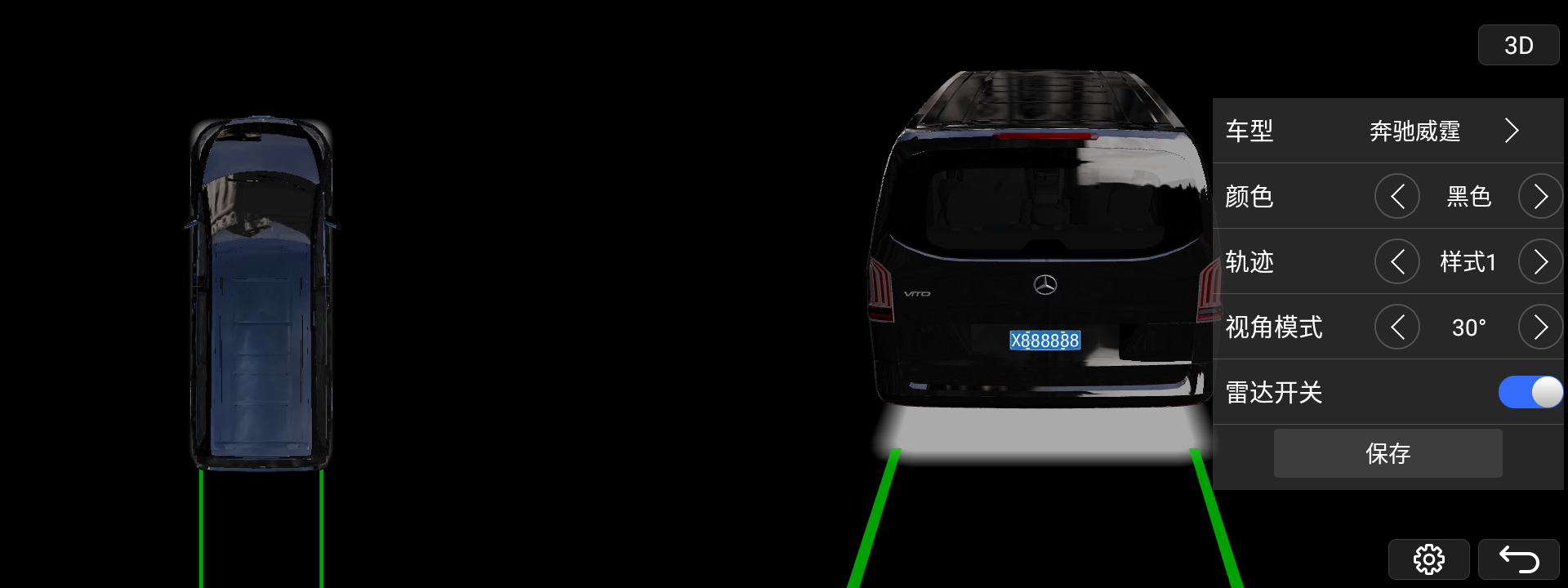

1. 车辆设置

(1)车型 可以选择不同车型 比如奔驰威霆

(2)颜色 车模颜色可以选择 比如黑色

(3)轨迹样式 内置多种样式 可以随意选择

(4)视角模式 可以选择不同角度观看车模

(5)倒车雷达 开关

(6)设置完 点击保存

1. 视角调节

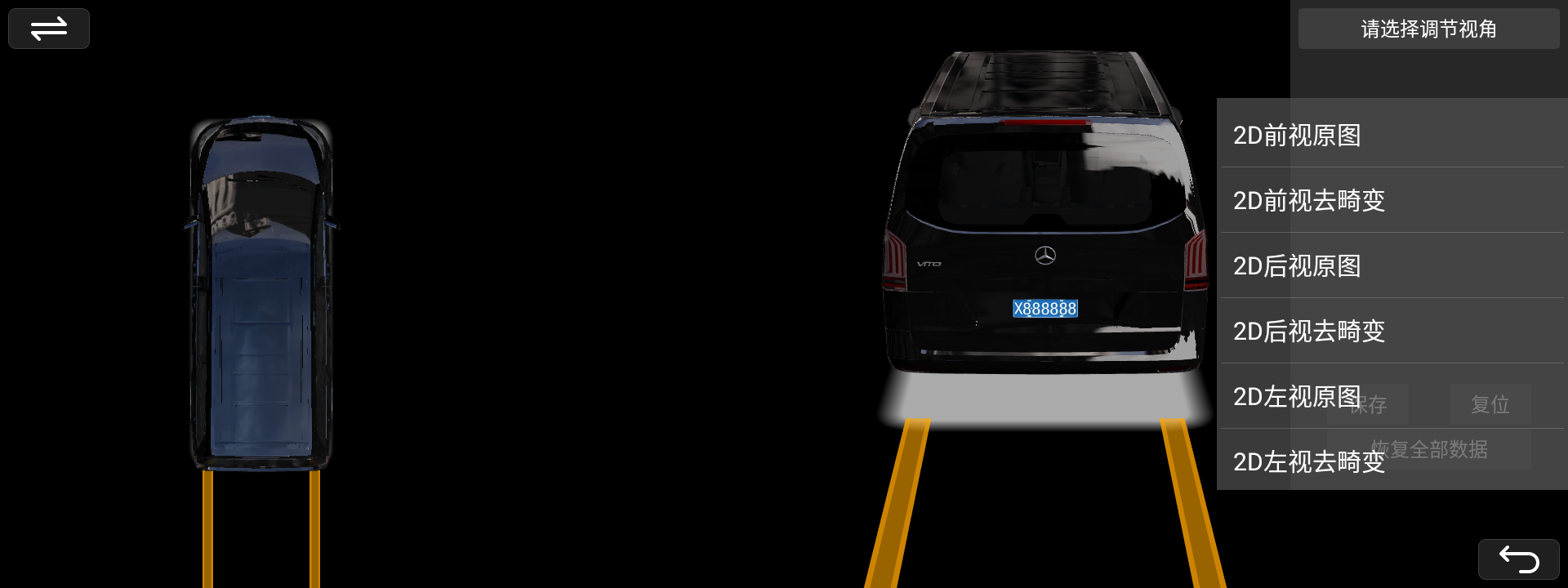

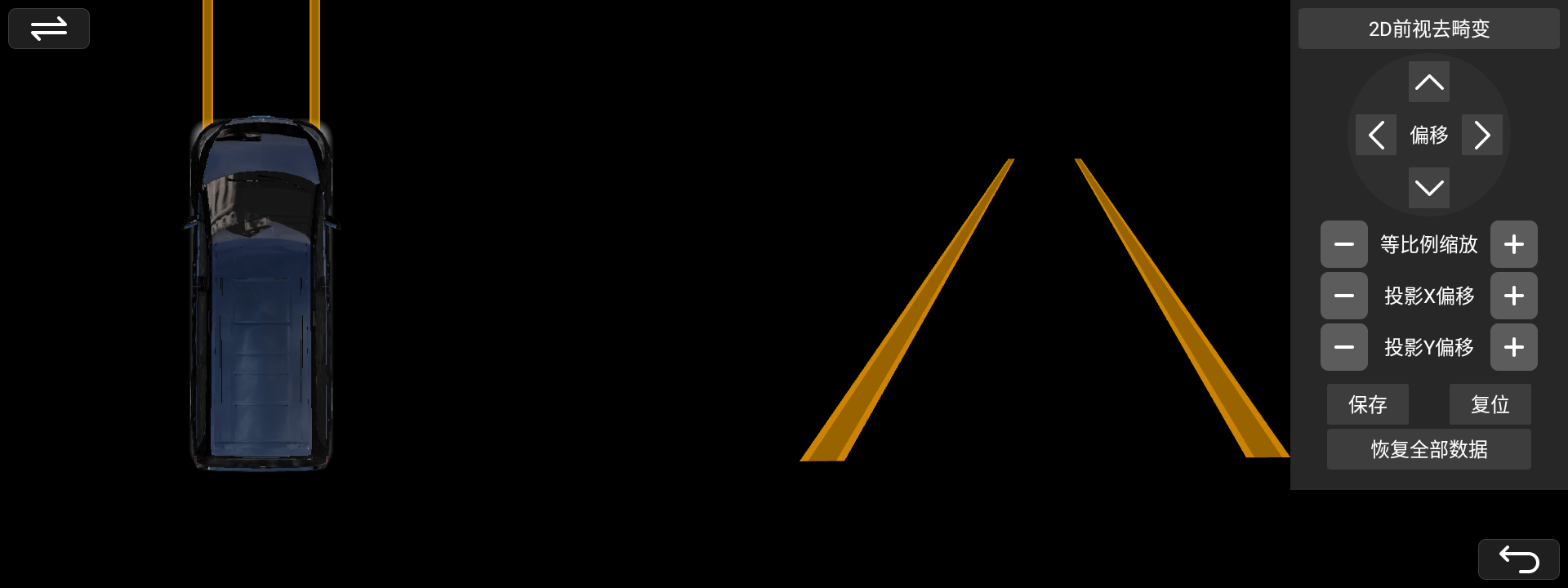

(1)可以选择单视角查看 调节 去畸变

1. 标定拼接 密码2691

(1)两种方式 自动拼接 手动拼接

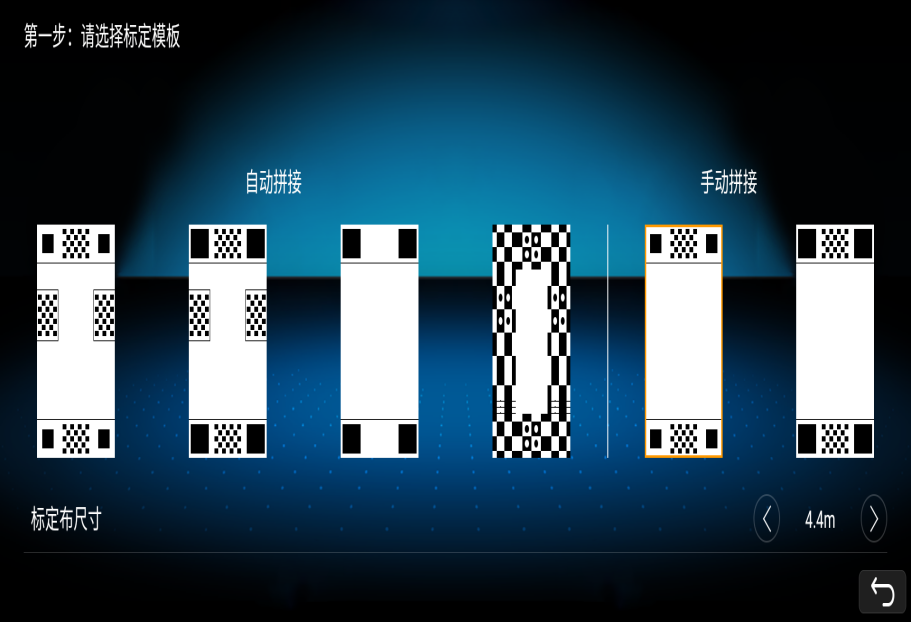

(2)第一步 选择标定布(机器支持目前常见的标定布)

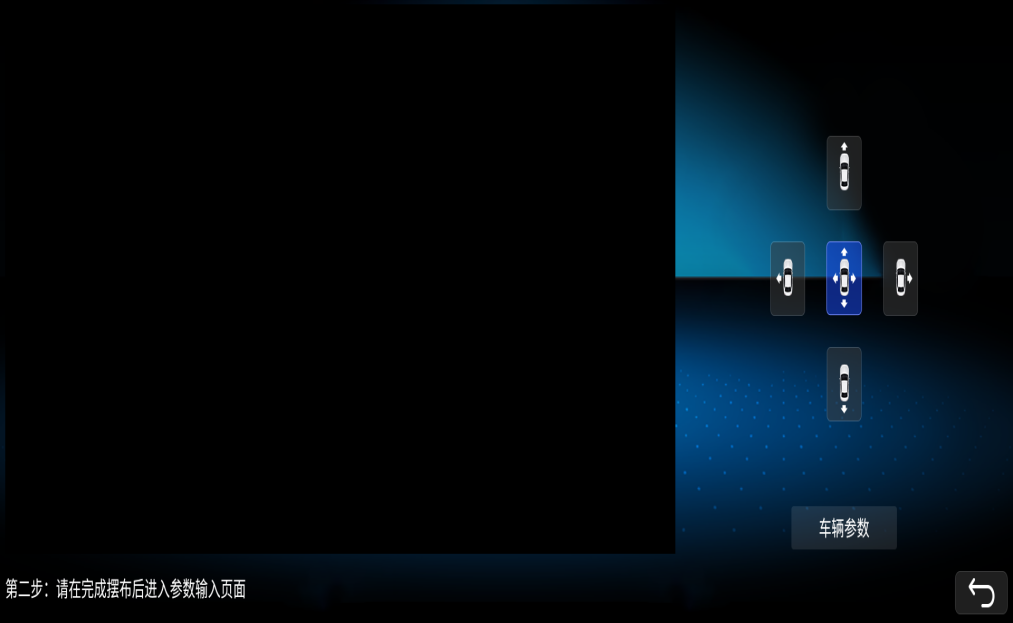

(3)第二步 把选择的标定布摆好后 进入调节画面

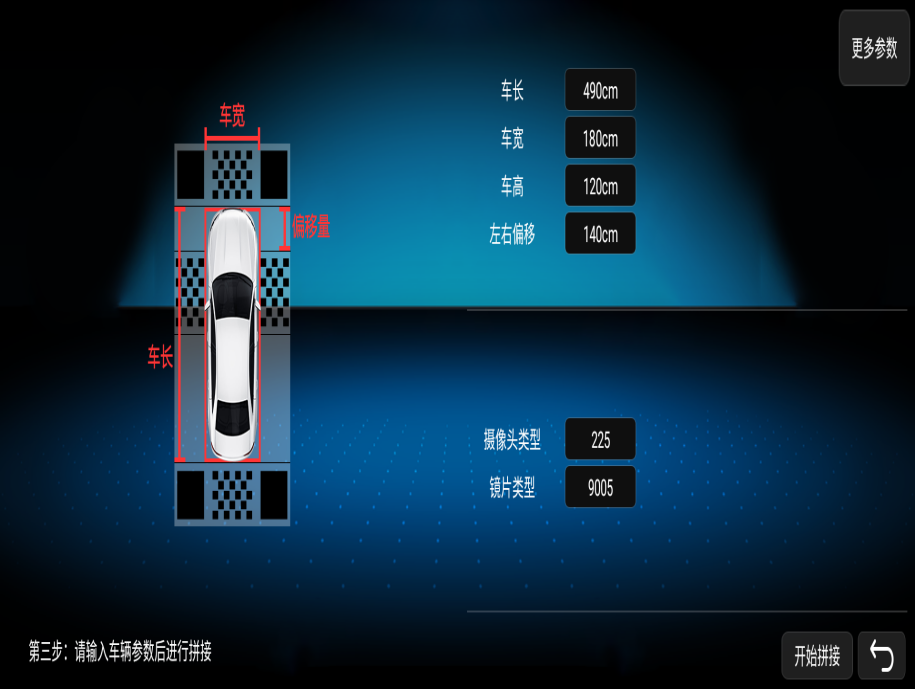

(4)第三步 进入车辆参数设置 设置完进行拼接

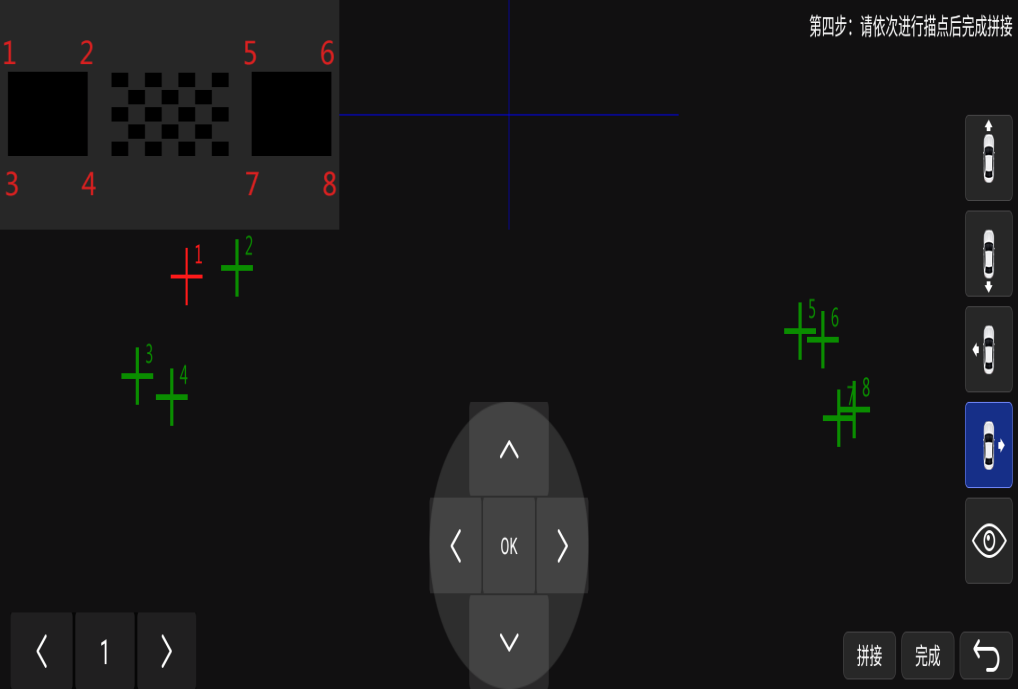

(5)第四步 进行苗点拼接 (自动拼接不需要苗点)

(6)第五步 全部苗点完 点击拼接 就完成了

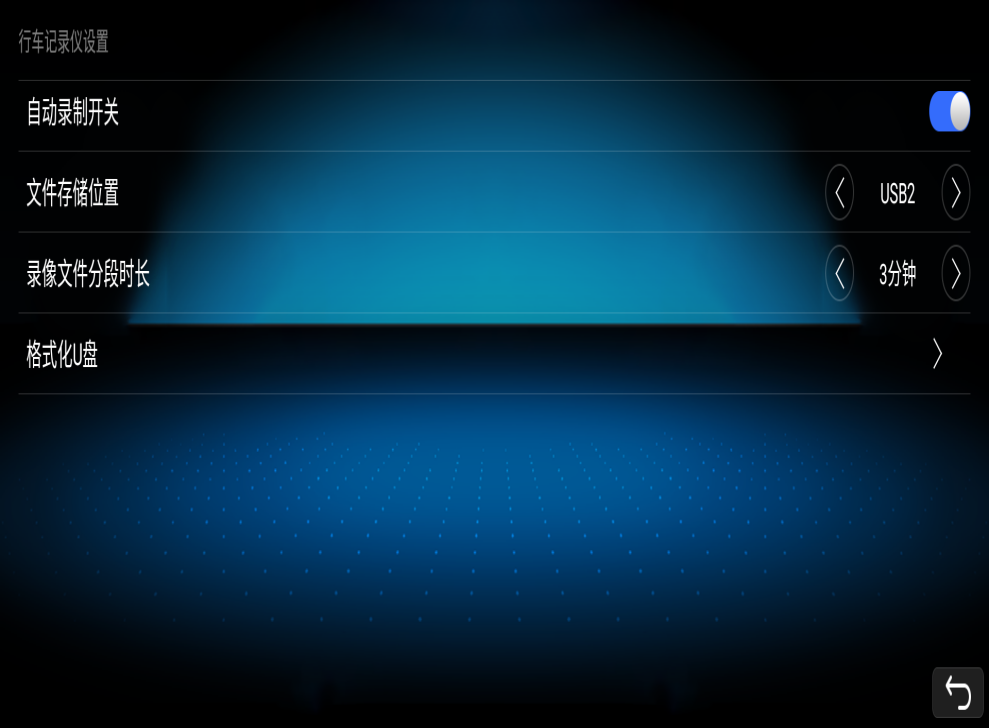

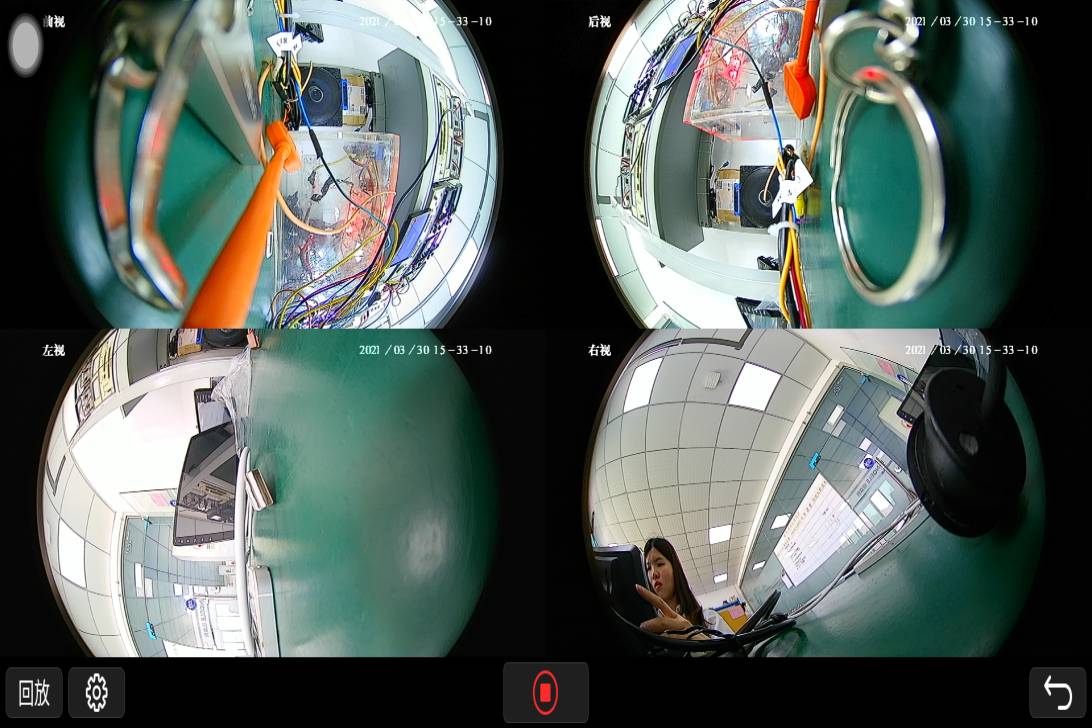

1. DVR

(1) 记录仪可以查看4个画面同时的录像(U为选配,出货不带U盘)

(2) 可以设置开机自动开启录像 录像分段时长 存储位置 格式化

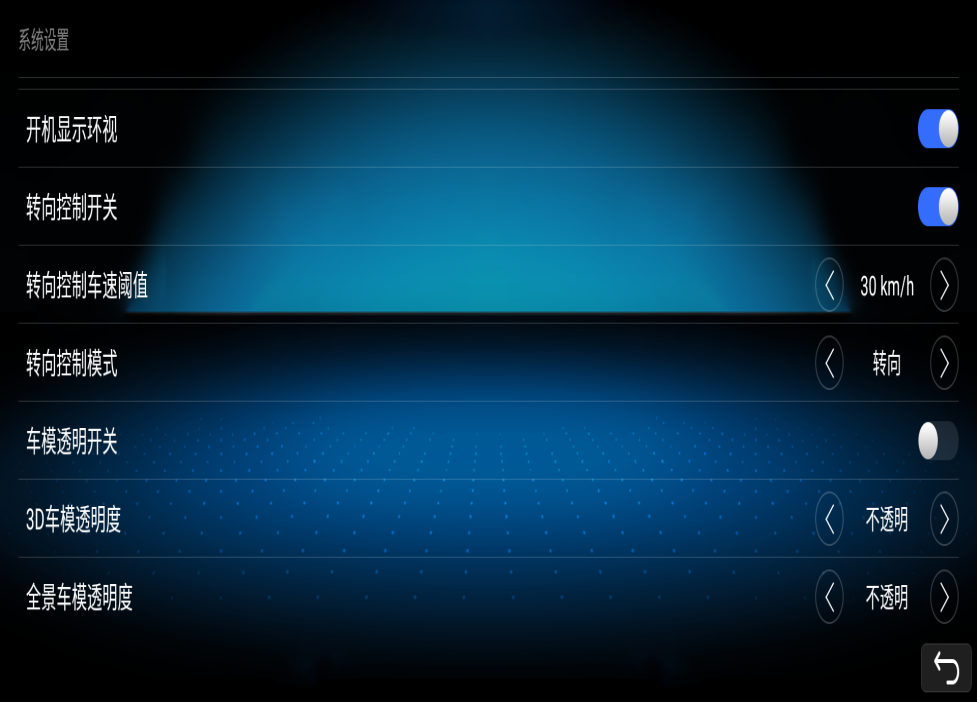

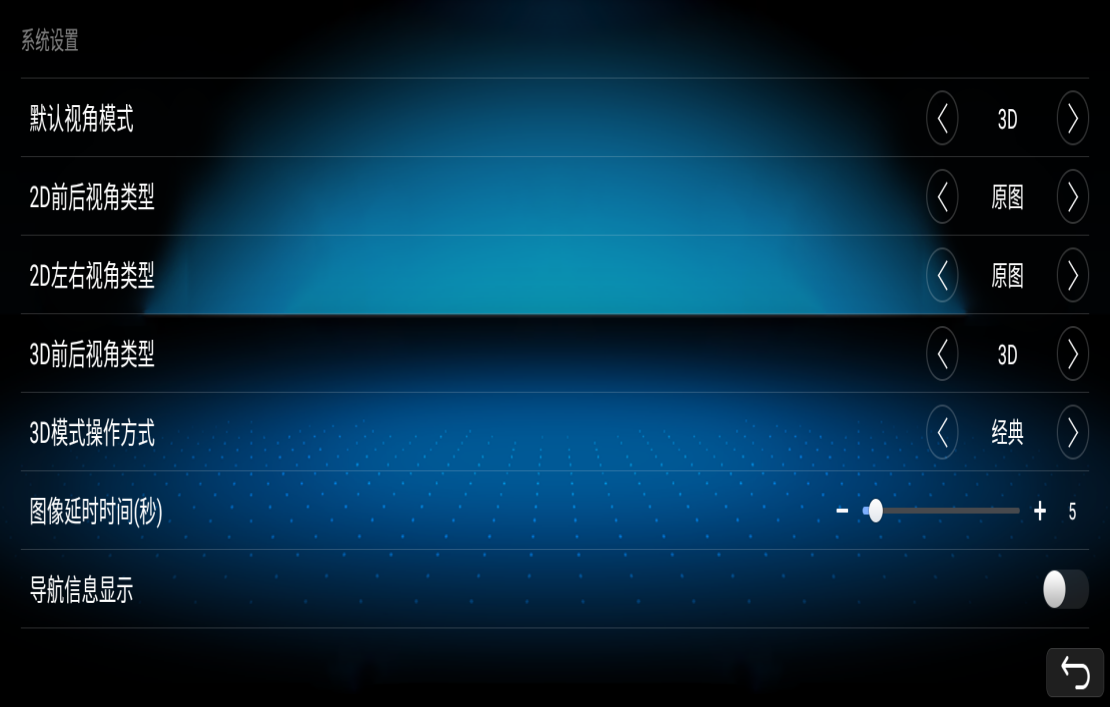

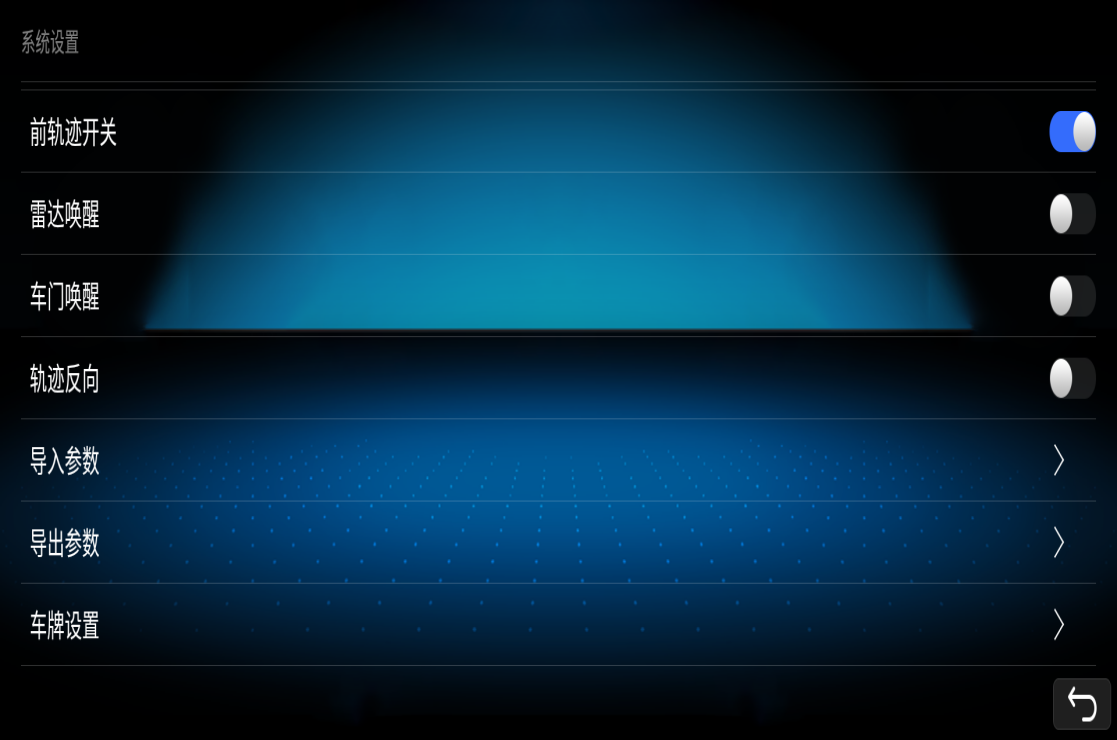

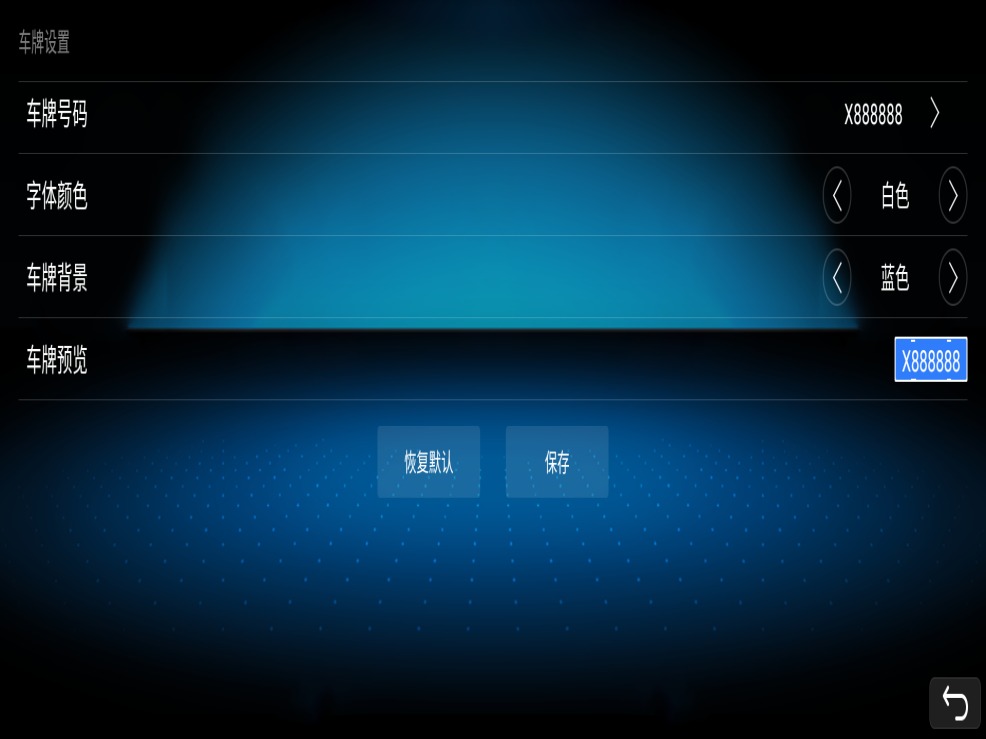

1. 系统设置

注意事项:

1、不开机---查看电源线是否连接正常,CAN线是否通到机器里面,按一下机器复位开关或者断电重启

2、无倒车影像(检查倒车供电和视频线是否接好)

3、GPS不定位,检查天线位置是否安装正确(正常情况下装在仪表台角落或者A柱上)

4、左右转向不切换360画面,确认车型是否设置正确或原车协议线插头是否漏插?

方法:设置-工厂设置-密码:2691-设置车型:DZ-威霆

4、上不了网

1)机器不能带电插卡带电插卡后需要按一下复位开关后才可以正常上网

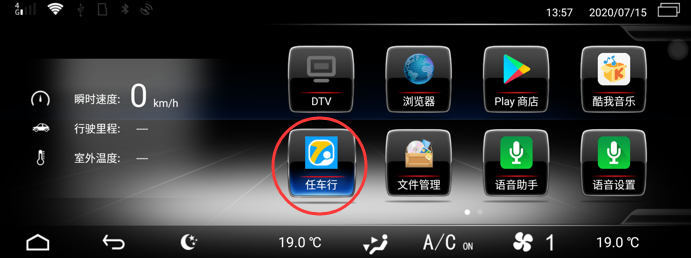

2)检查流量卡是否激活,在应用里面找到任车行(任车行只能用本公司配的物联卡,其他卡不受管控)

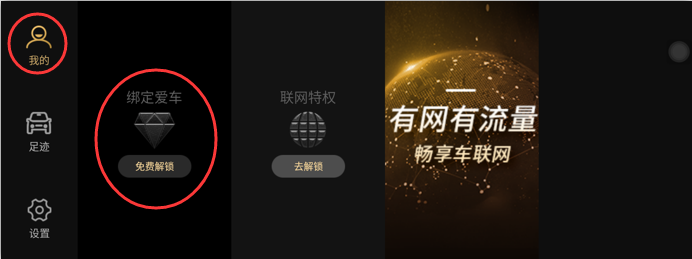

3)任车行点开后,左上角有个我的---点击绑定爱车---免费解锁

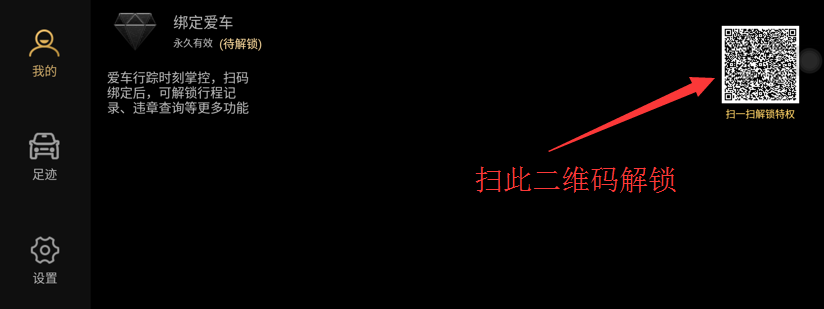

4)点击绑定爱车---免费解锁,然后会弹出一个二维码,扫码绑定

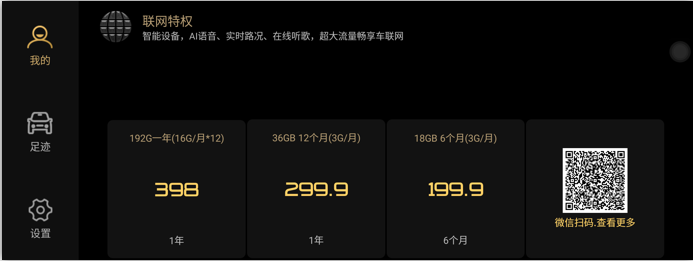

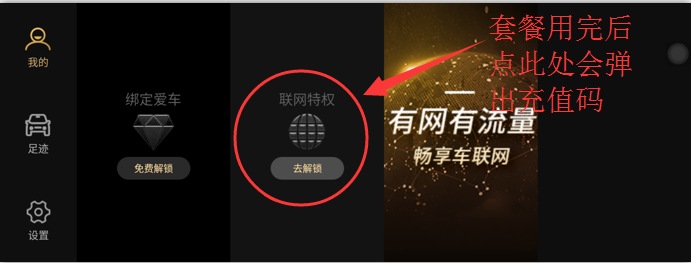

5)赠送套餐用完之后需要自行充值---联网特权点开后有充值码(根据用户的需求自行选择合适的套餐)
